該設備相比傳統工頻耐壓設備具備多維度的應用優勢：第一是便攜性優勢，同電壓等級的工頻耐壓設備重量普遍超過300kg，難以轉運至現場作業，該設備整機重量僅28kg，單人即可完成轉運與操作，適配地下管廊、戶外桿塔下等復雜作業場景；第二是測試安全性優勢，傳統直流耐壓測試會在電纜絕緣內部累積空間電荷，容易導致正常電纜在測試后運行時發生擊穿，該設備采用的0.1Hz正弦波不會在絕緣內部殘留空間電荷，對電纜絕緣無額外損傷；第三是功能集成優勢，傳統耐壓設備僅能完成單一的耐壓測試，該設備可同步開展介質損耗測試、局部放電檢測與定位，無需額外配備其他診斷設備，單次測試即可獲取完整的電纜絕緣狀態數據，測試效率相比傳統方案提升60%以上，大幅降低現場作業的時間成本。

使用該設備開展高壓測試需嚴格遵守電力安全作業規程，核心注意事項包括四個方面：第一是作業前的安全確認，必須核實被測電纜已完全斷電，所有可能反送電的間隔均已拉閘、掛設接地線和警示標識，被測電纜經充分放電后才可開展接線作業，禁止帶電接線；第二是作業過程中的安全防護，高壓輸出端與被測電纜周圍需設置半徑不小于5m的安全警戒區，安排專人值守，禁止無關人員進入警戒范圍，作業人員需穿戴合格的絕緣防護用具；第三是測試后的放電操作，測試完成后需等待設備自動放電程序執行完畢，再使用專用放電棒對被測電纜的各相依次充分放電，放電時間不少于3分鐘，確認無剩余電壓后才可拆除接線；第四是環境適配要求，戶外作業遇到雷雨天氣、環境相對濕度大于85%、現場有易燃?xì)怏w泄漏的情況時，禁止開展測試作業，避免發生閃絡、爆炸等安全事故。

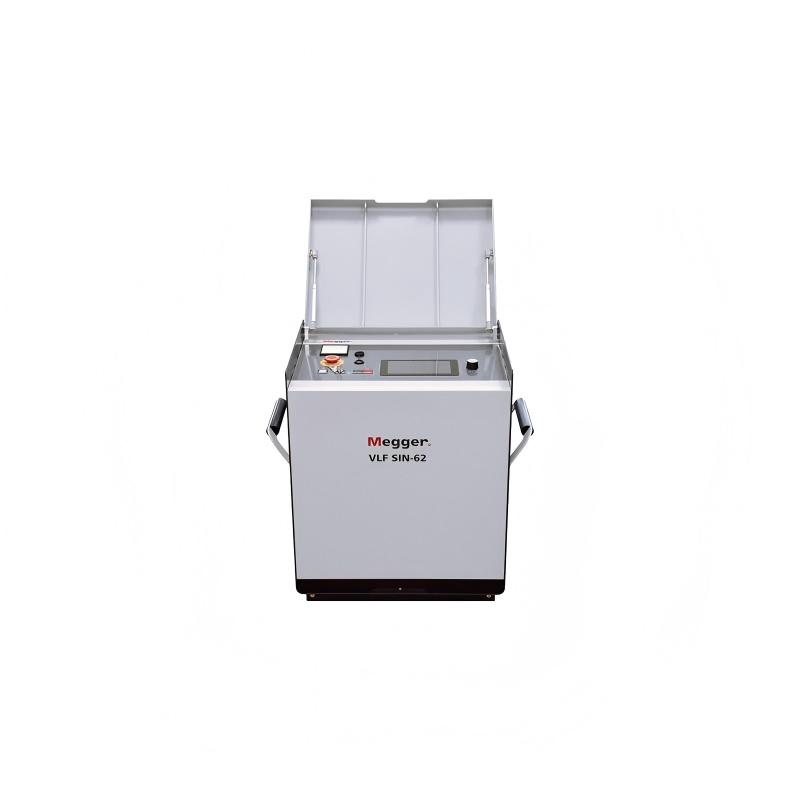

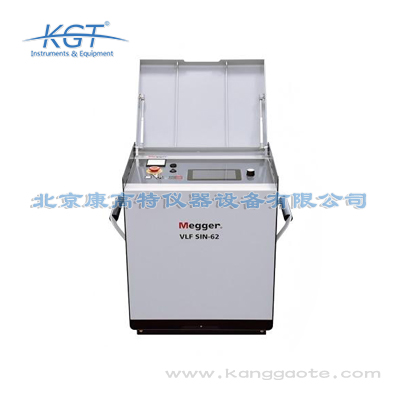

該設備是面向中壓電纜領域的專業電力檢測儀器，核心功能涵蓋中壓電纜耐壓試驗、絕緣狀態診斷兩大維度，額定輸出62kV 0.1Hz正弦波甚低頻電壓，可覆蓋35kV及以下電壓等級所有類型中壓電纜的測試需求。其適用范圍既包含電網公司、市政運維、軌道交通等G端用戶的電纜驗收、運維檢修場景，也覆蓋大型工礦企業、新能源電站、第三方檢測機構等B端用戶的電纜狀態評估、合規檢測需求。設備支持最長10km的35kV交聯聚乙烯電纜測試，可在-20℃到55℃的戶外復雜環境下正常作業，防護等級達到IP54，完全適配戶外施工現場、地下管廊、狹小配電房等多種作業場景，能夠?yàn)橛脩籼峁?zhǔn)確的電纜絕緣性能數據，支撐電纜全生命周期的狀態管理。

使用該設備開展測試需嚴格遵循電力安全作業規范，基本流程分為四個階段：第一是前期準備階段，確認被測電纜完全斷電，所有可能來電的側均已掛設臨時接地線，對被測電纜充分放電后拆除所有二次側負載，清理測試現場并設置安全警戒區；第二是接線階段，將設備的高壓輸出端連接至被測電纜的導體端，設備的接地端可靠連接至電纜屏蔽層與現場接地網，確認接線牢固無虛接；第三是測試執行階段，在設備操作界面選擇對應的測試模式，設定試驗電壓（如10kV電纜選2U0即18kV，持續時間60分鐘），確認參數無誤后啟動測試，測試過程中實時監測電壓、電流、局放等數據，出現異常時設備會自動降壓停機；第四是收尾階段，測試完成后等待設備自動放電完成，再使用專用放電棒對被測電纜充分放電，確認無剩余電壓后拆除接線，整理測試數據生成報告。

該設備的設計與測試流程完全符合國內外中壓電纜檢測的相關標準，可滿足政企用戶的合規性檢測要求：國際層面符合IEEE 400.2-2013《甚低頻（VLF）高壓測試規范》、IEC 60502-2《額定電壓1kV到30kV擠包絕緣電力電纜及附件》中關于VLF測試的相關要求；國內層面符合GB/T 3048.14-2007《電線電纜電性能試驗方法 第14部分：甚低頻耐壓試驗》、DL/T 1576-2016《6kV~35kV電纜振蕩波局部放電測試導則》的技術要求，同時適配國家電網《中壓電力電纜狀態檢修試驗規程》、南方電網《10kV-35kV交聯電纜運維試驗規范》中的相關測試標準，測試數據可直接作為電纜驗收、狀態評估的合規依據。

該設備的便攜性與集成化特性使其適配多類中壓電纜測試場景：一是電網企業的運維檢修場景，包括城市配網中壓電纜的季度、年度預防性試驗，故障修復后的電纜驗收試驗，老舊電纜的剩余壽命評估等G端需求；二是公共設施建設的驗收場景，包括市政管廊、軌道交通、政務建筑等國有單位的新建配電系統電纜交接驗收，可驗證電纜敷設與附件安裝質量是否符合設計要求；三是B端工業用戶的自有電纜檢測場景，包括大型工礦企業、數據中心、風電光伏新能源電站的集電線路、配電電纜定期檢測，提前排查絕緣隱患避免停電事故；四是第三方檢測機構的合規檢測場景，可作為專業檢測工具為各類用戶提供具有合規效力的電纜檢測報告。所有場景下均支持單人操作，可大幅降低作業人員的勞動強度，提升檢測效率。

該設備采用甚低頻正弦波測試原理，核心邏輯是利用中壓電纜絕緣為容性負載的特性，通過降低測試電壓頻率大幅減小測試所需的電源容量：0.1Hz頻率下，容性負載的電流僅為工頻50Hz下的1/500，因此無需大容量工頻測試電源即可完成現場電纜耐壓測試，且0.1Hz正弦波對電纜絕緣的等效應力與工頻電壓基本一致，測試結果等效性高。設備工作時首先將輸入的工頻電源整流為直流，再通過逆變模塊轉換為設定頻率的甚低頻正弦波，經升壓變壓器升至目標測試電壓后加載到被測電纜上，同時同步采集電纜的泄漏電流、介質損耗、局部放電等信號，通過內置算法分析絕緣的耐受能力、老化程度、缺陷位置等信息，最終輸出完整的診斷報告。

該設備為集成式測試診斷系統，除基礎的VLF耐壓測試外，還可同步開展三類核心絕緣診斷項目：第一是VLF介質損耗測試，測試范圍為0.1%-10%，測量精度±0.05%，可準確反映電纜絕緣的整體受潮、老化程度，判斷絕緣是否存在貫穿性缺陷；第二是局部放電檢測與定位，內置的特高頻與高頻電流耦合模塊局放靈敏度可達1pC，可精準識別電纜本體、中間接頭、終端處的局部放電缺陷，結合內置的時域反射算法，缺陷定位誤差小于1%電纜長度，可直接指導運維人員的消缺工作；第三是耐壓過程中的局放趨勢監測，可實時記錄耐壓過程中不同電壓階段的局放量變化情況，判斷絕緣缺陷的發展程度，評估電纜的剩余運行壽命，為用戶的狀態檢修策略制定提供準確的數據支撐。

該設備的核心技術參數完全滿足中壓電纜檢測的專業需求：輸出電壓為0-62kV連續可調的純正弦波，電壓測量精度優于±2%，波形失真度<3%，輸出頻率可在0.01Hz-0.1Hz范圍內自定義設定，適配不同長度、不同類型的電纜測試需求。負載電容支持范圍為0.1μF-10μF，可覆蓋絕大多數中低壓配電場景的電纜容性負載要求。內置的介質損耗測試模塊分辨率為0.001%，測量精度±0.05%；局部放電檢測模塊靈敏度可達1pC，缺陷定位誤差小于1%電纜長度。設備整機重量28kg，支持便攜移動作業，工作環境濕度范圍為10%-80%無凝露，防護等級IP54，可適應絕大多數戶外現場的作業環境要求。

該設備可適配目前主流的所有中壓電纜類型的測試需求，電壓等級覆蓋6kV、10kV、20kV、35kV四個常見中壓等級：絕緣類型方面支持交聯聚乙烯（XLPE）電纜、油紙絕緣電纜、乙丙橡膠絕緣電纜、聚氯乙烯絕緣電纜等多種常見電纜絕緣類型的測試；測試場景方面覆蓋三類核心需求：一是新建電纜的交接驗收測試，可驗證電纜安裝、附件敷設的質量是否符合要求；二是運行中電纜的預防性試驗，可提前排查絕緣老化、受潮、局部缺陷等隱患，避免運行中故障；三是故障修復后電纜的驗收測試，可驗證修復后的電纜是否滿足運行要求。設備既適合電網、市政、軌道交通等G端用戶的批量電纜運維，也適合工礦企業、新能源電站等B端用戶的自有電纜定期檢測。
