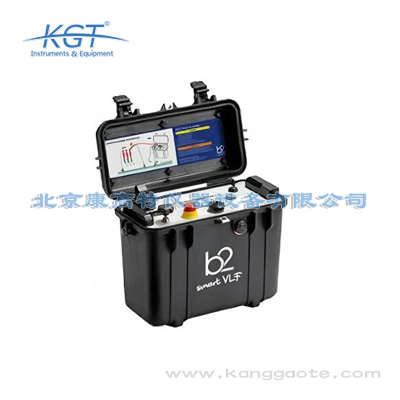

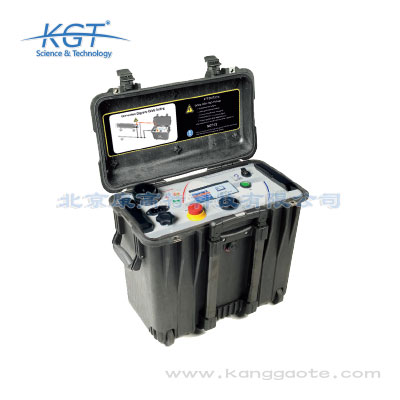

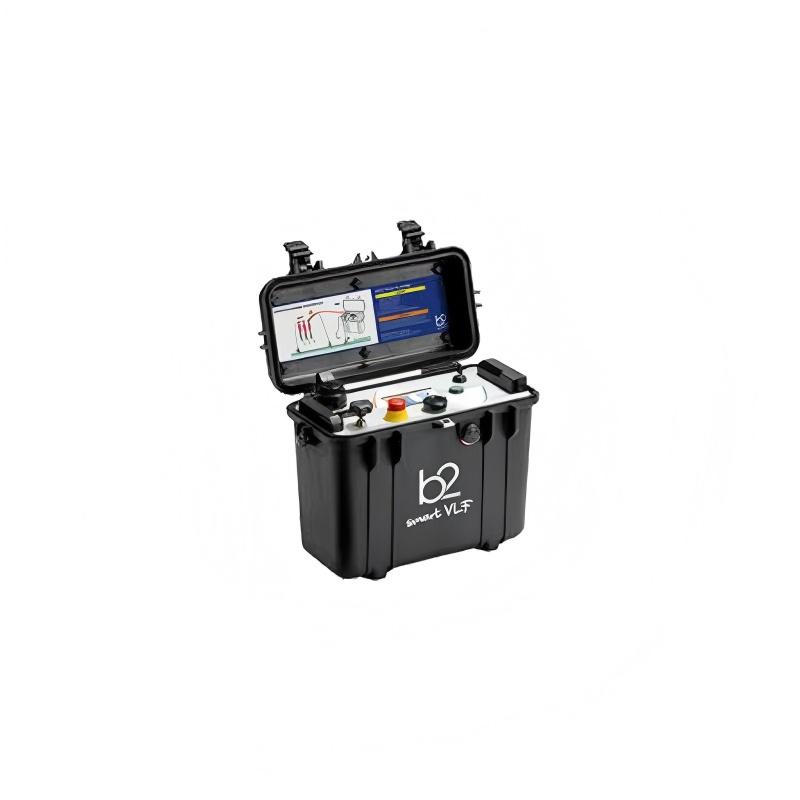

HVA45TD超低頻電纜測試系統是集耐壓測試、介質損耗診斷為一體的緊湊型便攜中低壓電纜檢測設備，核心功能覆蓋多類電纜測試需求：自身集成介質損耗診斷系統，支持10kV及以下電纜耐壓測試、35kV及以下電纜介質損耗測試、外護套測試、外護套故障定位、直流測試，還可擴展局部放電測試模塊，滿足更多檢測場景需求。其核心技術參數符合行業高階測試要求：輸入電壓適配100-240V、50/60Hz通用供電環境，輸出電壓覆蓋正弦波0-45kV峰值、32kV有效值，直流±0-45kV，方波0-45kV，電壓精度±1%、分辨率0.1kV；輸出電流最大可達60mA，精度±1%、分辨率1μA，大幅縮短電纜充電等待時間；輸出頻率支持0.01-0.1Hz可調，步進0.01Hz，默認采用符合國標要求的0.1Hz超低頻輸出；Tan Delta測試精度在負載＞10nF時可達±1×10^-4，分辨率1×10^-6，可精準識別電纜絕緣老化狀態；最大支持10μF容性負載，可測試長距離中低壓電纜；整機重量僅36kg，配備IP67防護等級的高強度水密外殼，搭載4.3英寸高清彩色顯示屏，內置內存可存儲50組檢測記錄，支持USB、藍牙數

HVA45TD超低頻電纜測試系統的最大負載電容可達10μF，最大輸出電流可達60mA，是同品類超低頻電纜測試設備中負載能力領先的產品，可測試的電纜長度主要取決于被測電纜的單位長度電容，電纜的電壓等級越低、截面積越小，單位長度電容越小，可測試的距離就越長。以電力行業最常用的10kV交聯聚乙烯鎧裝地埋電纜為例，其單位長度電容約為0.14~0.16μF/km，按照HVA45TD最大10μF的負載電容計算，單段可測試的電纜長度可達60km以上，相比同價位同類產品的測試距離提升30%以上，完全滿足絕大多數配網電纜、高鐵沿線長距離供電電纜的測試需求，不需要對長距離電纜進行分段測試，大幅減少現場作業的時間成本。如果是測試380V低壓動力電纜，其單位長度電容僅為0.08~0.1μF/km，可測試的最大長度可達100km以上，可適配長距離低壓供電線路的檢測需求。該負載能力可覆蓋絕大多數應用場景的電纜測試需求，無論是城市配網的短距離電纜，還是跨區域的長距離供電電纜，均可一次性完成全項檢測。

HVA45TD超低頻電纜測試系統是奧地利B2研發的專業超低頻電纜測試設備，核心功能覆蓋電纜全生命周期的檢測需求，自帶符合IEEE 400.2-2013標準的耐壓測試和介質損耗因數診斷模塊，可獨立完成電纜交直流耐壓測試、外護套絕緣測試、電纜故障定位、絕緣狀態評估等多項檢測工作，無需搭配額外設備即可實現一機多用。核心技術參數處于同品類領先水平，默認輸出電壓峰值可達45kV，有效值可達38kV，最大支持負載電容10μF，最大輸出電流可達60mA，同時支持電壓定制升級，可將峰值電壓提升至48kV，適配更高電壓等級的電纜測試需求。該設備完全符合GB50150-2016電力行業測試標準，可對45kV以內的各類電力電纜開展合規性耐壓試驗，廣泛適用于電網公司配網電纜運維、高鐵及地鐵電纜檢測、電纜廠出廠檢驗、電纜安裝工程竣工交接試驗等場景，是電力、軌道交通行業電纜檢測的核心專業設備。

HVA45TD超低頻電纜測試系統是目前全球同級別產品中重量最輕的集耐壓、介質損耗測試為一體的超低頻電纜測試設備，相比同類產品具備多維度性能優勢：第一是便攜性優勢，整機重量僅36kg，配備IP67防護等級的高強度水密外殼，無需額外運輸箱即可適配戶外、井下、地鐵隧道等復雜作業場景的運輸需求，內部采用無油填充設計，無需特殊傾斜防護即可運輸，大幅降低現場作業的搬運成本；第二是測試效率優勢，輸出電流最高可達60mA，相比同類產品電纜充電等待時間縮短60%以上，同時設備運行不受熱限制，可連續無間斷運行，無需像同類產品一樣每運行1小時停機散熱2小時，大幅提升批量測試的作業效率；第三是測試能力優勢，最大支持10μF容性負載，可測試更長距離的中低壓電纜，電壓可根據需求升級至48kV峰值，還可擴展局部放電測試模塊，實現耐壓、介損、局放同步測試，覆蓋更多測試需求；第四是數據處理優勢，自帶b2 Control Center專用軟件，支持USB、藍牙傳輸測試數據，可實現測試數據的編輯、圖形化分析、歷史數據對比、標準化報告生成，大幅降低后續數據處理的人力成本；第五是安全性能優勢，配備電子、機械雙獨立接地放電裝置，

HVA45TD超低頻電纜測試系統的核心應用行業覆蓋電力、軌道交通兩大領域，具體適用場景包含四大類：第一是電力行業運維場景，適用于電網公司配網地埋電纜、架空絕緣電纜的日常運維巡檢、絕緣性能評估、故障點排查，以及電廠廠用電力電纜、控制電纜的定期預防性試驗，可提前識別電纜絕緣受潮、老化、局部放電等隱患，降低突發停電風險；第二是軌道交通行業檢測場景，適用于高鐵沿線供電電纜、地鐵隧道內動力電纜、控制電纜的竣工驗收、定期巡檢，適配隧道、高架、站臺等狹窄空間的作業需求；第三是電纜生產制造場景，適用于電纜廠各類中低壓電纜的出廠性能檢測，可快速完成耐壓、介損等核心指標的測試，把控產品出廠質量；第四是電纜安裝工程場景，適用于電纜安裝公司新建電纜項目的交接試驗，驗證電纜安裝質量是否符合規范要求。除此之外，該設備還可應用于環保、水務等領域的工業電纜檢測，以及電纜相關的環境評估、氣體泄漏關聯的電纜狀態排查場景。

軌道交通行業的電纜普遍分布在隧道、高架、站臺等特殊作業場景，對檢測設備的便攜性、環境適配性、檢測效率要求極高，HVA45TD超低頻電纜測試系統針對軌道交通場景有多項專屬適配優勢：首先是測試范圍完全匹配軌道交通電纜的電壓等級，可覆蓋地鐵常用的10kV動力電纜、高鐵常用的27.5kV接觸網供電電纜的測試需求，完全符合GB50150-2016以及軌道交通行業電纜驗收、運維的相關標準要求，檢測結果可直接作為運營單位的合規存檔依據；其次是設備集成度高，一機多用可同時完成耐壓測試、介損診斷、外護套測試、故障定位等多項檢測內容，不需要攜帶多臺輔助設備，設備體積小、重量輕，適合隧道、站臺等狹窄空間的運輸和作業；第三是負載能力強，最大支持10μF的負載電容，可測試高鐵沿線數十公里的長距離供電電纜，不需要分段測試，大幅減少天窗期的作業時間，適配軌道交通有限的運維窗口要求；另外超低頻測試原理屬于無損檢測，測試過程中不會對電纜絕緣造成二次損傷，適合運營線路的定期預防性試驗，可有效延長電纜的使用壽命，保障軌道交通的運營安全。

HVA45TD超低頻電纜測試系統的適配場景覆蓋電力、軌道交通、核工業、水務、環保等多個行業，可滿足B端市場化主體與G端國有單位的不同檢測需求。具體應用場景包括：第一是電力行業新建電纜驗收場景，可面向電網公司、電力工程施工單位、電纜生產廠商，完成10kV及以下配電電纜的耐壓交付測試、35kV等級電纜的介質損耗與局部放電驗收測試，驗證電纜生產與敷設質量；第二是在役電纜周期性巡檢場景，可服務于電力運維單位、工業企業自有電力管理部門，對運行中的中低壓電纜開展絕緣性能檢測、外護套缺陷排查，提前識別電纜老化、破損等安全隱患；第三是電纜故障快速排查場景，通過外護套故障定位功能快速鎖定故障點位，大幅縮減停電排查時長，適用于突發供電故障的應急處置場景；第四是特殊行業定制檢測場景，核工業領域可用于核島周邊電力電纜的絕緣性能檢測，適配高可靠性檢測要求；軌道交通行業可用于地鐵、市域鐵路地下區間有限空間內的供電電纜檢測，便攜性優勢可大幅降低現場作業強度；水務、環保行業可用于供水泵站、污水處理廠、垃圾焚燒廠等場景的自備電力系統電纜巡檢，滿足工業場景的安全檢測要求。

傳統工頻耐壓測試需要配套大型升壓設備，整體體積大、重量高、能耗高，很難運輸?shù)浆F(xiàn)場開展作業，且測試過程中對電纜絕緣的損傷風險較高，而超低頻0.1Hz耐壓測試是我國GB50150-2016標準明確認可的等效工頻耐壓的測試方案，測試效果與工頻耐壓完全一致，同時超低頻測試設備的體積僅為同等級工頻設備的1/5不到，重量輕、能耗低，便攜性極強，非常適合野外、隧道等現場作業場景。HVA45TD超低頻電纜測試系統在繼承超低頻測試通用優勢的基礎上，進一步提升了設備的綜合性能：首先是負載能力領先，最大支持10μF負載電容、60mA輸出電流，相比同品類超低頻電纜測試設備，可測試的電纜長度提升30%以上，不需要對長距離電纜分段測試，大幅提升檢測效率；其次是集成度更高，自帶介損診斷、故障定位、外護套測試等功能，不需要攜帶多臺輔助設備即可完成全項檢測，進一步降低現場作業的設備運輸負擔；第三是測試精度更高，電壓輸出穩定性、介損測試精度均達到國際領先水平，檢測結果的誤差率遠低于行業平均水平，可精準識別早期絕緣隱患。

HVA45TD超低頻電纜測試系統可覆蓋中低壓電纜全維度測試需求，支持的測試項目包括：10kV及以下電壓等級電纜的超低頻交流耐壓試驗、直流耐壓試驗；35kV及以下電壓等級電纜的介質損耗測試、絕緣狀態評估；可擴展局部放電測試模塊，支持35kV及以下電纜的局部放電檢測；支持10kV及以下電纜外護套絕緣測試、外護套故障精準定位；還可支持電纜絕緣電阻測試、泄漏電流測試等常規電力測試項目。不同測試場景下的適配要求如下：針對配網電纜交接驗收場景，可按照GB50150-2016標準要求，采用0.1Hz超低頻正弦波輸出模式，施加3U0有效值電壓持續15min，完成耐壓測試，同時可同步開展介質損耗測試，判斷電纜絕緣品質，測試數據精度滿足驗收規范要求；針對地鐵、高鐵電纜運維場景，可適配-20℃到+55℃的戶外、隧道等復雜作業環境，采用便攜模式開展現場測試，通過介損測試數據的縱向?qū)Ρ龋袛嚯娎|老化程度，提前排查故障隱患，無需頻繁搬運大型測試設備；針對電纜廠出廠檢測場景，可利用設備無間斷運行的特性，開展批量電纜的耐壓、介損測試，輸出標準化檢測報告，匹配出廠質檢流程，提升質檢效率；針對電纜外護套故障排查場景，可采

HVA45TD超低頻電纜測試系統可覆蓋絕大多數中低壓電力電纜的測試需求，支持的電纜類型包含：18/30kV及以下電壓等級的交聯聚乙烯電纜、油紙絕緣電纜、橡膠絕緣電纜、架空絕緣電纜、地埋鎧裝電纜等各類常見電力電纜，同時升級電壓到48kV峰值后，可兼容更高電壓等級電纜的測試需求。具體可完成的測試項目包含五大類：第一是超低頻交流耐壓試驗，可按照GB50150-2016標準要求完成各類中低壓電纜的交接試驗、預防性試驗；第二是直流耐壓試驗，可適配部分老舊電纜的傳統測試需求；第三是介質損耗因數測試，可精準評估電纜的絕緣老化、受潮程度，識別早期絕緣缺陷；第四是外護套絕緣測試，可檢測電纜外護套的破損、接地故障；第五是電纜故障初步定位，可快速鎖定故障點的大致范圍，減少故障排查時間。該設備可適配電網配網電纜、軌道交通供電電纜、工業廠礦電力電纜、民用建筑電力電纜等不同應用場景的電纜測試需求，是通用性極強的專業電纜檢測設備。

使用HVA45TD超低頻電纜測試系統開展電纜檢測時，需遵循以下操作要點與注意事項，確保測試精度與作業安全。首先是使用環境要求，需在環境濕度5%-85%無凝結的條件下使用，禁止在存在凝露、易燃易爆氣體的環境中開展測試作業，避免影響設備性能或引發安全風險。其次是測試參數設置要點，針對10kV及以下電纜的耐壓測試項目，默認采用0.1Hz輸出頻率，也可根據被測電纜的長度、容性負載參數，在0.01-0.1Hz范圍內以0.01Hz為步進調整輸出頻率，設備支持自動頻率適配功能，可自動識別電纜負載匹配最優頻率，提升測試精度；針對35kV電纜的介質損耗、局部放電測試項目，需確認被測電纜容性負載不超過1.0μF@0.1Hz@32kV rms的上限要求，避免超出設備負載能力；針對外護套測試及故障定位項目，需切換至50Hz、12kV輸出模式，正確連接標配的5m帶夾線鉗的線芯夾與屏蔽層夾，確保接觸良好，避免接觸電阻影響測試結果。測試作業前需確認被測電纜完全斷電、充分放電，設備接地可靠，避免感應電壓影響測試精度或造成安全風險；測試數據可直接存儲在設備本地，最多可保存50條檢測記錄，也可通過USB接口實現無限制數據

介質損耗因數是評估電纜絕緣健康狀態的核心指標，可精準識別電纜內部的絕緣老化、受潮、局部樹狀放電等早期隱患，相比單純的耐壓試驗，介損測試可發現耐壓試驗無法識別的早期絕緣缺陷，是電纜預防性試驗的核心檢測項目。HVA45TD超低頻電纜測試系統自帶的介質損耗因數診斷模塊完全符合IEEE 400.2-2013標準要求，測試精度達到行業領先水平，可在開展超低頻耐壓試驗的同時同步完成介損測試，不需要額外搭建測試回路，也不需要搭配獨立的介損測試設備，大幅提升檢測效率。該功能的應用場景非常廣泛：在電網配網電纜的預防性試驗中，可提前識別電纜的早期絕緣缺陷，避免突發停電事故；在軌道交通電纜的定期巡檢中，可評估隧道內潮濕環境下的電纜受潮程度，制定針對性的運維方案；在電纜廠的出廠檢測中，可精準把控電纜的絕緣生產質量，剔除不合格產品；在電纜安裝工程的交接試驗中，可驗證電纜運輸、安裝過程中是否出現絕緣損傷，保障工程質量。檢測得到的介損數據可直接作為電纜絕緣狀態分級評估的權威依據，為運維決策提供數據支撐。
