這款設備內置的泄漏電流監測模塊精度為±2%FS，量程范圍為0-10mA，采樣頻率為1kHz，可實時捕捉泄漏電流的微小變化與脈沖信號，可支撐多類絕緣缺陷的判定場景。首先可用于交聯電纜的絕緣缺陷判定，耐壓過程中泄漏電流持續上升超過初始值的50%，或出現周期性的脈沖尖峰，可判定電纜主絕緣存在受潮、局部放電或劣化缺陷；其次可用于發電機定子繞組的缺陷判定，泄漏電流的三相不平衡度超過20%時，可判定對應相存在潛在絕緣缺陷；也可用于GIS、絕緣子的絕緣缺陷判定，泄漏電流突變超過閾值時可判定存在沿面放電或內部氣隙缺陷。該監測精度滿足電力設備缺陷判定的精度要求，可用于施工單位的交接試驗、運維單位的預試排查、質監部門的到貨抽檢等多類場景。

該設備的標準測試流程分為五個階段，第一是前期準備階段：斷開試品的所有外接電源，對試品進行充分放電，放電時長不短于試品電容對應的放電時間要求，擦凈試品絕緣表面的污漬、毛刺，拆除試品與其他運行設備的連接接線。第二是設備接線階段：將設備高壓輸出端通過高壓引線連接至試品的加壓端，設備接地端可靠連接至試驗現場的公共接地網，接地電阻需小于4Ω，接好控制回路的供電電源。第三是參數設置階段：根據試品的電壓等級、類型、試驗類型（交接/預試）選擇對應的輸出頻率、試驗電壓值、耐壓時長。第四是測試執行階段：點擊啟動后設備勻速升壓至設定電壓，自動開始計時，計時過程中實時監測泄漏電流變化，若出現過流、擊穿情況設備自動觸發保護。第五是收尾階段：試驗完成后設備自動降壓至0，斷開供電電源后對試品再次充分放電，拆除接線后整理試驗數據即可。

該設備核心參數如下：輸出電壓范圍0-120kV峰值，頻率支持0.01Hz、0.02Hz、0.05Hz、0.1Hz四檔可調，輸出波形為符合行業標準的余弦方波，波形畸變率小于3%；帶載能力覆蓋0.1μF-20μF容性負載，對應0.1Hz頻率下最大支持1μF負載，可適配多數中高壓電力設備的試驗需求；電壓測量精度為±2%，泄漏電流監測范圍0-10mA，精度±5%；耐壓計時范圍支持0-9999s自定義設置，具備過壓、過流、閃絡擊穿多重自動保護功能，保護響應時間小于1ms。以上參數均符合國內外超低頻耐壓試驗的通用技術要求，可滿足多場景下的絕緣考核需求。

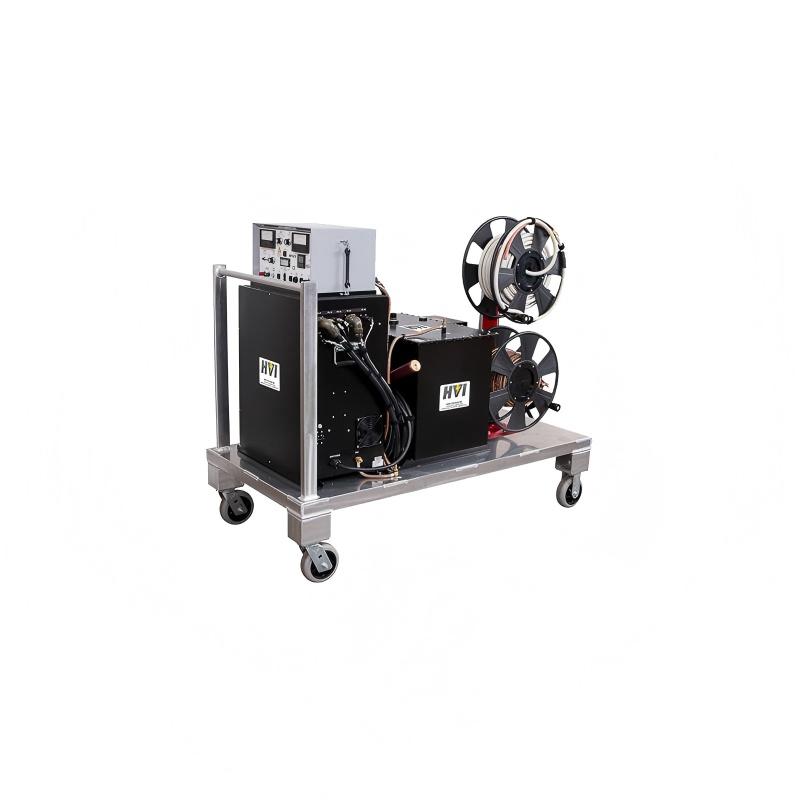

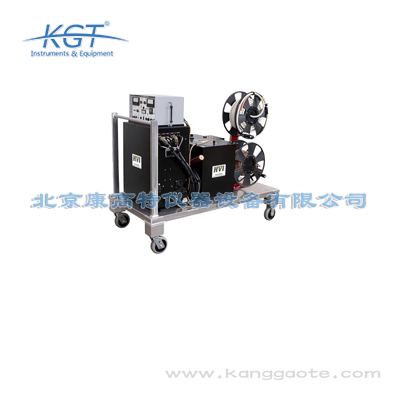

這款設備是電力檢測領域的專業耐壓測試裝備，可覆蓋多類電力設備的絕緣性能驗證場景，首先適用于10kV、35kV、110kV電壓等級的交聯聚乙烯電力電纜的交接試驗與預防性試驗，可有效檢測電纜主絕緣的受潮、劣化、氣隙等缺陷；其次適用于火力、水力、風力發電機組的定子繞組對地、相間絕緣耐壓測試，避免傳統工頻試驗對絕緣的累積損傷；也可用于GIS設備、高壓絕緣子、高壓電容器的絕緣耐壓驗證。適用主體包含B端的電力施工企業、發電集團、新能源電站運維企業，以及G端的電力質量監管部門、電網運維單位、能源監管機構，可滿足現場交接、定期預試、到貨抽檢、缺陷排查等多類檢測需求，是中高壓電力設備絕緣性能驗證的核心裝備之一。

這款設備的性能參數與測試方法完全符合國內外現行的電力檢測相關標準，國內標準方面，符合GB 50150-2016《電氣裝置安裝工程 電氣設備交接試驗標準》中對超低頻耐壓試驗的參數要求，符合DL/T 849.4-2015《電力設備專用測試儀器通用技術條件 第4部分：超低頻高壓發生器》的設備性能要求，也符合DL/T 596-2021《電力設備預防性試驗規程》中針對電纜、發電機等設備的超低頻試驗流程要求，同時滿足GB/T 3048.14-2007《電線電纜電性能試驗方法 第14部分：超低頻耐壓試驗》的測試規范。國際標準方面符合IEC 60060-3《高電壓試驗技術 第3部分：現場試驗的定義和要求》的相關要求，可滿足各級質監部門、電網企業的測試合規性要求。

該設備核心技術參數如下：額定輸出電壓峰值最高120kV，輸出頻率支持0.1Hz、0.05Hz、0.02Hz三檔可選，不同頻率下帶載能力分別為0.1Hz時1.1μF、0.05Hz時2.2μF、0.02Hz時5.5μF，可適配不同電壓等級、不同長度的高壓試品測試需求。設備輸出波形為標準正弦波，波形畸變率≤3%，符合國內外超低頻測試的波形精度要求；電壓測量精度為±1%，電流測量精度為±2%，可實時采集試品泄漏電流數據。設備內置過壓、過流、擊穿自動保護功能，保護動作響應時間≤1ms，可有效避免試品擊穿后產生的過電壓損壞設備。整機工作溫度范圍為-20℃~50℃，海拔適應能力最高3000m，可滿足大部分戶外現場測試的環境要求。

這款設備的技術原理基于絕緣介質的電場應力等效特性，傳統工頻耐壓試驗針對容性試品時，所需試驗電源的容量與試驗頻率成正比，針對大容量電纜、發電機繞組等容性試品，工頻試驗需要的電源體積大、重量高，難以適配現場作業需求。而超低頻耐壓試驗采用0.1Hz及以下的低頻輸出，針對同一容性試品的容性電流僅為工頻試驗的1/500，可大幅降低試驗電源的容量需求，同時基于絕緣介質的極化響應特性，0.1Hz頻率下的余弦方波電場作用，與工頻電場對絕緣缺陷的激發效應等效，可有效檢出絕緣內部的局部劣化、氣隙、受潮等缺陷，且不會對完好絕緣造成額外的累積損傷，兼顧了檢測準確性與現場作業的便攜性要求。

開展10kV交聯電纜耐壓試驗需嚴格按照規范流程操作，首先確認待試電纜已完全脫離運行電網，對各相充分放電，放電時間不少于3分鐘，將設備可靠接地，試驗線與電纜試品的對應相連接，非試驗相也需可靠接地。其次在設備上設置試驗參數，選擇0.1Hz工作頻率，試驗電壓設置為2U0即17.4kV，加壓時間設置為15分鐘，確認現場人員與試品的安全距離不小于1米后啟動升壓，升壓速率控制在1kV/s左右，到達目標電壓后開始計時，全程實時監測泄漏電流的變化情況。計時結束后自動降壓至零電位，再次對試品充分放電后拆除試驗接線，記錄試驗過程中的電壓、泄漏電流、試驗時長等數據，完成試驗報告的編制，整個流程需由持有高壓試驗資質的人員操作。

這款設備的核心技術參數符合電力檢測行業的高規格要求，額定輸出峰值電壓可達120kV，支持0.1Hz、0.05Hz、0.01Hz三檔工作頻率可調，匹配不同容性負載的試驗需求；對應不同頻率下的最大容性負載能力分別為0.1Hz下1.1μF、0.05Hz下2.2μF、0.01Hz下11μF，可覆蓋絕大多數中高壓電力試品的容性區間。設備輸出波形為余弦方波，波形失真度≤5%，滿足高精準測試要求；內置泄漏電流監測模塊，測量精度為±2%FS，量程范圍0-10mA，可實時采集試品的泄漏電流變化數據。設備的工作環境溫度范圍為-10℃~40℃，相對濕度≤85%無凝露，海拔適用最高可達4000米，可適配絕大多數戶外現場作業場景的環境要求，整機的電氣安全性能符合高電壓測試設備的通用防護要求。

這款超低頻耐壓測試儀相比傳統工頻耐壓設備有多重技術優勢，首先是便攜性優勢，針對同電壓等級的容性試品，超低頻設備的電源容量僅為工頻設備的1/500，整機重量大幅降低，無需配套大容量試驗變壓器，可適配復雜戶外現場的轉運需求；其次是試品兼容性優勢，設備最大支持11μF的容性負載，可覆蓋長度達數公里的110kV交聯電纜的試驗需求，無需額外配置串聯諧振裝置，大幅縮短現場試驗的準備時間；第三是絕緣友好性優勢，超低頻余弦方波輸出對完好絕緣的累積損傷遠低于工頻交流電壓，可降低試驗對設備正常使用壽命的影響；此外設備內置的高精度泄漏電流監測模塊，可在耐壓過程中同步采集泄漏數據，更易識別早期絕緣缺陷，整體測試效率與準確性均優于傳統工頻耐壓方案。

使用這款設備開展試驗時需嚴格遵守高電壓試驗的安全規范，首先試驗前需確認待試設備已完全脫離電網，所有非試驗側均已可靠接地，試品已完成充分放電，設備的接地端需與現場接地網可靠連接，接地電阻≤4Ω；其次試驗過程中需劃定安全警戒區域，120kV輸出電壓下人員與試品的安全距離不小于1.5米，試驗全程需由2名及以上持有高壓試驗資質的人員操作，一人操作一人監護；升壓過程中若出現試品閃絡、擊穿，或泄漏電流出現突變、持續上升超過初始值50%的情況，需立即觸發緊急停機，降壓至零后對試品充分放電再開展故障排查；此外雷雨、大霧、空氣濕度超過85%的天氣下禁止開展戶外試驗，高海拔地區作業時需按照標準要求對試驗電壓進行海拔校正，確保試驗的安全性與準確性。

該設備內置高精度泄漏電流監測模塊，測量范圍0-10mA，測量精度±5%，在試驗中的核心作用包括：第一，實現試驗過程的實時保護，當試品絕緣存在嚴重缺陷時，泄漏電流會出現階躍式突增，當電流超過設定的保護閾值時，設備可在1ms內觸發保護動作，切斷高壓輸出，避免試品發生不可逆的破壞性擊穿；第二，為絕緣狀態評估提供輔助依據，正常絕緣的試品在耐壓過程中泄漏電流會保持穩定且數值較小，若泄漏電流隨試驗時間持續上升，說明試品絕緣存在受潮、老化等隱性缺陷，結合耐壓試驗結果可更精準判斷絕緣的劣化程度，為電力設備的狀態檢修提供數據支撐；第三，該功能符合DL/T 596-2021中對耐壓試驗過程監測的相關要求，監測數據可直接納入試驗報告，提升試驗結果的可信度。
