開展試驗的標準操作流程需嚴格符合DL/T 474《現場絕緣試驗實施導則》要求，具體步驟為：首先斷開被測設備的所有外接電源、負荷端連接線，對被測設備充分放電后做好安全防護接地，在試驗區域設置安全警示標識；其次根據被測設備的電壓等級、絕緣類型，在系統內選擇匹配的試驗標準模板，自動配置VLF輸出頻率、試驗電壓值、耐壓時長等參數；隨后開展空負荷校準，確認設備運行無異常后接入被測設備，按照設定速率逐步升壓至目標值；耐壓過程中同步采集介損、局部放電數據，試驗完成后緩慢降壓至0，對被測設備充分放電后再拆除試驗接線，全程嚴禁無人值守作業。

該設備相比同類型產品的核心技術優勢包括：集成VLF耐壓、介損測量、局部放電檢測三種功能于一體，單次接線即可完成三項試驗，現場作業效率提升60%以上，減少多次接線帶來的安全風險；內置的抗干擾算法適配軌道交通、新能源電站等復雜電磁環境的檢測場景，數據準確率比同類型設備高25%以上；檢測數據可直接生成符合國網、南網、電力監管部門規范的檢測報告，無需二次整理。該設備可適配城市電網改造、新能源基地建設、軌道交通供電系統驗收、工業園區供電升級、市政公用設施供電系統排查等重點項目的中壓電力設備檢測需求，可滿足B端工業用戶、G端政府及國有單位的各類檢測場景要求。

該系統采用甚低頻（VLF）交流耐壓技術原理，通過輸出0.1Hz及以下的低頻高壓，在被測設備絕緣層上形成與工頻高壓等效的電場應力，同時集成了介損（TD）檢測、局部放電（PD）同步檢測功能，單次加壓即可同時完成耐壓驗證、絕緣整體狀態評估、局部缺陷定位三類檢測。相比傳統工頻耐壓測試，該設備所需電源容量僅為工頻設備的1/500，整機重量大幅降低更適合現場作業，同時低頻耐壓不會對完好絕緣造成累積性損傷，檢測過程更安全。同步采集的介損、局放數據可區分絕緣整體老化、受潮、局部缺陷等不同問題，缺陷檢出率相比單純工頻耐壓提升40%以上。

該設備主要面向中高壓電力設備的試驗與診斷場景，具體覆蓋三類場景：一是電力運維企業的配網設備預防性試驗，可完成10kV、20kV、35kV等級交聯聚乙烯電纜、開關柜、柱上變壓器的周期性絕緣檢測，排查絕緣老化、局部缺陷等隱患；二是電力工程單位的設備交接驗收試驗，可對新敷設電纜、新投運變電設備開展投運前的耐壓及絕緣性能驗證，確保設備滿足投運標準；三是政府及國有電力監管、質監單位的電力設備質量抽檢，可對入網設備的絕緣性能開展抽樣檢測，打擊不合格產品入網，保障電網運行安全。此外也可應用于風電、光伏等新能源場站的并網設備驗收檢測，適配不同類型用戶的檢測需求。

該設備可覆蓋35kV及以下電壓等級電力設備從生產到運維的全生命周期檢測需求：在生產端，可用于電纜、開關柜、變壓器等設備生產企業的出廠絕緣性能檢測，篩查不合格產品；在驗收端，可用于電力工程單位的新投運設備交接試驗、新能源場站的并網設備驗收試驗，以及政府質監、電力監管單位的入網設備質量抽檢，確保入網設備質量符合標準要求；在運維端，可用于電網運維企業的配網設備預防性試驗、故障后診斷檢測，通過耐壓、局放、介損三類數據的綜合分析，評估設備的絕緣老化程度、局部缺陷情況，為設備的檢修、更換決策提供數據支撐，降低設備故障停運概率，提升電網運行可靠性，適配生產企業、運維單位、監管部門等不同主體的檢測需求。

該系統完全符合國內外現行電力檢測相關標準，國內標準方面涵蓋GB/T 3048.14《電線電纜電性能試驗方法 第14部分：耐電壓試驗》、GB 50150《電氣裝置安裝工程電氣設備交接試驗標準》、DL/T 596《電力設備預防性試驗規程》中關于VLF耐壓、介損檢測、局部放電檢測的相關要求；國際標準方面符合IEC 60270《高電壓試驗技術 局部放電測量》、IEC 60060-3《高電壓試驗技術 第3部分：現場試驗的定義和要求》、IEEE 400.2《交聯聚乙烯絕緣電纜現場耐壓試驗導則》的規范要求。設備輸出的所有檢測數據均滿足政府電力監管部門、電網公司的驗收合規要求，可直接作為項目驗收、設備狀態評定的有效依據，適配政府采購、電網招標類項目的檢測資質要求。

該設備相較于傳統工頻耐壓測試設備具備三大核心優勢：第一是便攜性優勢，同70kV電壓等級的工頻耐壓設備重量普遍超過300kg，需車載運輸，而該設備整機重量僅為28kg，單人即可搬運，可適配桿塔下、電纜溝等狹窄作業場景，無需大型運輸工具輔助；第二是測試友好性優勢，0.1Hz超低頻測試不會對絕緣介質造成累積性損傷，屬于非破壞性試驗范疇，可用于在運設備的定期檢測，而工頻耐壓屬于破壞性試驗，頻繁測試會縮短設備使用壽命；第三是功能集成優勢，該設備同時集成VLF耐壓、局部放電檢測、介損檢測三大功能，一次接線即可完成三類指標的檢測，相較于傳統設備需要多次接線、多臺設備配合測試的模式，作業效率可提升3倍以上，大幅縮短現場作業時間，降低停電時長。

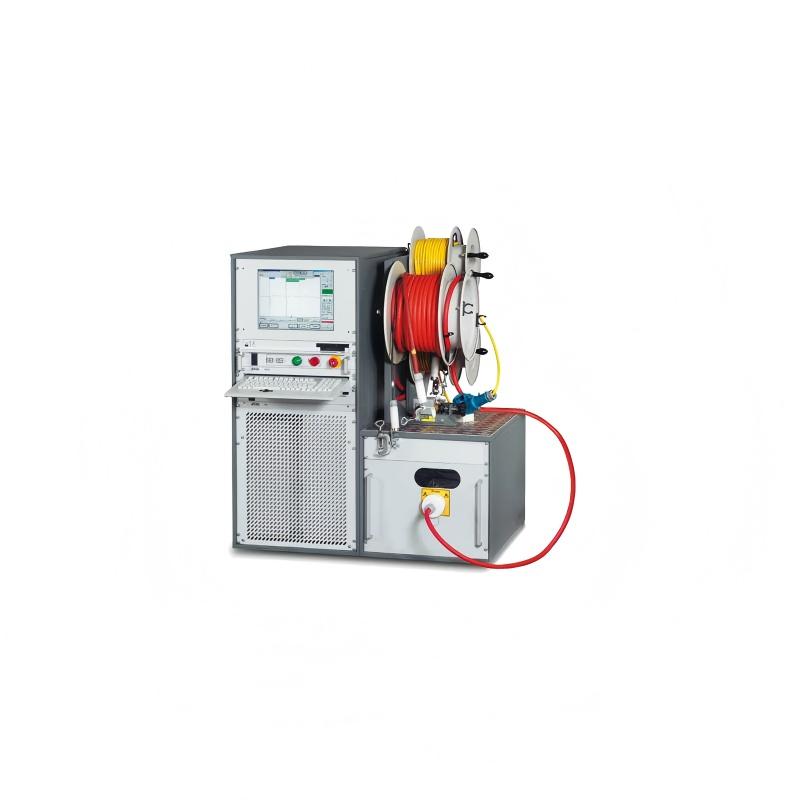

該系統核心技術參數如下：VLF正弦波輸出電壓范圍0~70kV peak，輸出頻率可調區間為0.01Hz~0.1Hz，介損測量精度達±0.05%，介損測量范圍0~10%，局部放電檢測下限為1pC，局部放電量程覆蓋1pC~10000pC，單設備可支持最長10km長度的35kV及以下電壓等級中壓電力設備檢測。適配的被測設備類型包括35kV及以下交聯聚乙烯絕緣電力電纜、橡塑絕緣開關柜、環網柜、中壓母線、柱上變壓器等，可覆蓋工業企業、電網公司、軌道交通運營單位的絕大多數中壓設備檢測需求，無需額外配置輔助設備即可完成全項檢測。

VLF即超低頻測試技術，核心原理是采用0.1Hz的超低頻正弦波作為測試電源，相較于傳統工頻50Hz測試電源，同電壓等級下被測絕緣的容性電流僅為工頻測試的1/500，可大幅降低測試設備的體積和重量，同時0.1Hz超低頻電壓在絕緣介質內部的電場分布與工頻電壓高度一致，耐壓測試效果可等效于工頻耐壓測試，且不會對絕緣造成累積性損傷。該設備在VLF耐壓測試的基礎上，同步整合了局部放電檢測和介損檢測功能，可在耐壓過程中同步采集被測設備的局放信號和介損數值，一次測試即可完成絕緣強度、局部缺陷、整體老化程度三類指標的評估，大幅提升檢測的全面性和作業效率。

設備操作需嚴格遵循電力試驗安全規范，標準流程分為五步：第一是前期準備，確認被測設備完全脫離電網，對被測設備各端口充分接地放電不少于5分鐘，清理測試現場的無關人員，劃定安全警示區域；第二是接線，按照設備說明書要求連接高壓輸出線、接地極、信號采集線，確認所有接線接觸良好，接地極接地電阻≤4Ω；第三是參數設置，根據被測設備的電壓等級、試驗規程要求設置測試電壓、耐壓時長、采集閾值等參數；第四是啟動測試，設備自動升壓至設定電壓，同步開展耐壓、局放、介損數據采集，測試過程中安排專人值守，嚴禁人員靠近高壓測試端；第五是收尾工作，測試完成后設備自動降壓并執行放電程序，待放電完成、電壓指示歸0后拆除接線，導出測試報告并做好數據備份。

針對35kV交聯聚乙烯（XLPE）電纜的預防性試驗，參數設置需嚴格遵循GB 50150《電氣裝置安裝工程電氣設備交接試驗標準》、DL/T 596《電力設備預防性試驗規程》的相關要求：VLF試驗輸出頻率選擇0.1Hz正弦波，試驗電壓設置為2U0即49kV，耐壓時長設定為60分鐘；試驗過程中同步監測介損值，若介損值相較于初始值增量超過0.1%或介損曲線出現明顯突變，判定為絕緣存在整體老化或受潮問題；若局部放電量持續超過100pC且放電相位穩定，判定為存在局部絕緣缺陷。該系統內置對應標準模板，可自動匹配參數閾值，無需手動調整即可生成符合規范要求的檢測報告，降低現場操作誤差。

該設備核心參數如下：輸出電壓范圍為0~70kV有效值，輸出波形為標準0.1Hz正弦波，頻率精度±2%，波形畸變率≤5%；局放（PD）檢測模塊靈敏度1pC，測量范圍1pC~10nC，測量誤差≤±10%；介損（TD）檢測模塊測量范圍0~100%，測量精度±0.5%，分辨率0.001%；適配容性負載范圍0.01μF~10μF，額定負載下可持續工作60分鐘；整機工作溫度范圍-10℃~40℃，存儲溫度范圍-20℃~60℃，相對濕度耐受范圍≤85%（無凝露）。設備參數完全滿足中高壓電力設備現場測試的精度要求，兼顧了測試準確性和現場作業的便攜性，無需額外搭配輔助設備即可完成核心檢測任務，可適配絕大多數配網及部分輸網設備的檢測需求。
