摘要

氣體露點測量作為工業過程控制、環境監測及科學研究中的關鍵參數，其精準性直接影響產品質量、設備安全及能源效率。本文旨在深入探討露點測量技術的核心原理、主流露點儀器的分類與工作機制，并基于測量不確定度、響應特性及氣體兼容性等關鍵指標，構建科學的選型標準。文章將詳細分析不同應用場景下的技術挑戰與解決方案，并以北京康高特儀器設備有限公司（以下簡稱“康高特”）的自研產品“朝露CDPM-1000精密智能露點儀”為例，闡述其在電力、半導體等高要求領域的創新實踐與技術優勢。通過對熱力學基礎、傳感器物理特性及行業標準的深度解析，本文旨在為露點儀的研發、選型與應用提供全面且具前瞻性的指導。



一、引言

氣體中的水分含量是表征氣體干燥程度的重要物理量，通常以露點溫度（Dew Point Temperature, DPT）或霜點溫度（Frost Point Temperature, FPT）來表示。露點是指在恒定壓力下，氣體冷卻至飽和水蒸氣并開始凝結成液態水（露）或固態冰（霜）時的溫度 。對露點的*監測在眾多工業領域具有不可替代的地位，例如：在電力行業，SF6絕緣氣體中的水分含量過高會導致絕緣性能下降，引發局部放電甚至設備故障 ；在半導體制造中，高純工藝氣體中的微量水分是導致產品缺陷的關鍵因素 ；在壓縮空氣系統中，水分凝結可能導致管道腐蝕、氣動元件失效及產品污染 。

隨著工業自動化和智能化水平的提升，對露點儀器的測量精度、響應速度、長期穩定性及環境適應性提出了更高要求。傳統的露點測量方法已難以滿足日益嚴苛的工業需求。因此，深入理解露點測量原理、掌握各類露點儀器的技術特性，并根據具體應用場景進行科學選型，對于保障工業生產安全、提升產品質量具有重要意義。本文將從熱力學基礎出發，詳細闡述露點儀的分類、工作原理、核心技術指標及選型策略，并結合康高特等企業的創新實踐，為讀者提供全面的技術洞察。



二、露點測量的熱力學基礎與原理

露點測量本質上是基于水蒸氣分壓與溫度之間的熱力學關系。在給定總壓下，氣體中的水蒸氣分壓（PvP_vPv）決定了其飽和溫度，即露點。當氣體被冷卻至露點時，水蒸氣分壓達到飽和水蒸氣壓（PsP_sPs）。這一關系可以通過Clausius-Clapeyron方程進行描述 ：

dPsdT=LTΔV\frac{dP_s}{dT} = \frac{L}{T\Delta V}dTdPs=TΔVL

其中，PsP_sPs 為飽和水蒸氣壓，TTT 為*溫度，LLL 為相變潛熱（汽化潛熱或升華潛熱），ΔV\Delta VΔV 為相變引起的體積變化。對于水蒸氣-空氣混合物，簡化后的Clausius-Clapeyron方程常用于計算不同溫度下的飽和水蒸氣壓，進而推導露點與水分含量之間的關系。例如，在一定溫度范圍內，飽和水蒸氣壓與溫度呈指數關系，這意味著露點溫度的微小變化可能對應著水分含量（如ppmv）的顯著變化，尤其是在低露點區域 。

露點儀器的設計核心在于如何*地捕捉氣體達到飽和狀態時的溫度。根據這一基本原理，露點儀可分為直接測量法（如冷鏡式）和間接測量法（如阻容式、氧化鋁式）。



三、露點儀的分類與工作機制

露點儀器的技術發展經歷了從傳統到現代、從實驗室到工業現場的演變。目前主流的露點儀主要包括冷鏡式、阻容式（氧化鋁/聚合物薄膜）和激光光譜式。

1、冷鏡式露點儀

① 工作原理

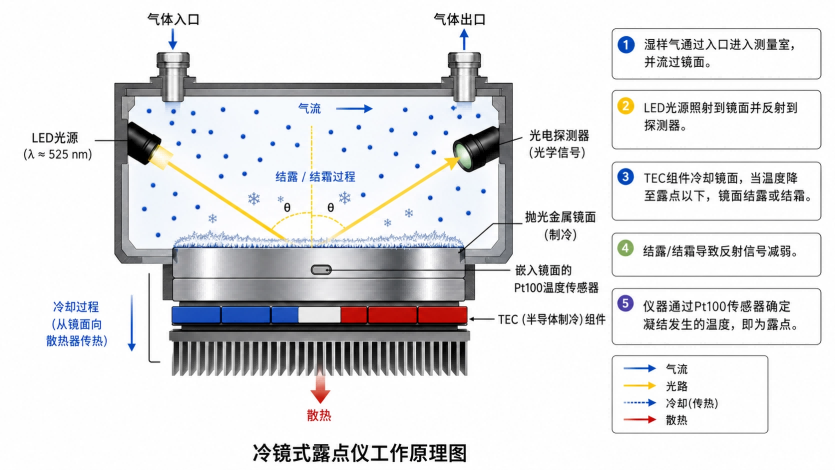

冷鏡式露點儀（Chilled Mirror Hygrometer）被公認為露點測量的基準方法，其原理直接基于露點的物理定義 。核心部件是一個高反射率的拋光金屬鏡面（通常為鍍金或鍍銠），通過半導體制冷器（Thermoelectric Cooler, TEC）或液氮等冷卻介質對其進行*控溫。被測氣體樣品以受控流量流過鏡面。當鏡面溫度逐漸降低，達到氣體中水蒸氣的飽和溫度時，水蒸氣會在鏡面上凝結形成微小的露珠或霜晶。光學檢測系統（通常由光源、光電探測器組成）會監測鏡面反射光的變化。當凝結物形成時，反射光強度會減弱或散射，光電探測器檢測到這一變化后，通過反饋控制系統*調節TEC的制制冷功率，使鏡面溫度維持在露點平衡狀態。此時，高精度鉑電阻溫度傳感器（如Pt100）測量到的鏡面溫度即為氣體的露點溫度 。

② 技術優勢與局限性

? 優勢：

? 高精度與高穩定性：直接物理測量，不受氣體組分變化影響，可實現±0.1℃甚至更高的測量精度，長期穩定性出色 。康高特自研的朝露CDPM-1000精密智能露點儀，其測量不確定度（k=2）可控制在±0.15℃以內，達到行業*水平 。

? 寬測量范圍：可覆蓋從環境露點到-80℃甚至更低的超低露點范圍。

? 可溯源性：作為基準方法，常用于校準其他類型的濕度傳感器，其測量結果可直接溯源至國際溫度標準。

? QCA結露加速技術：康高特朝露CDPM-1000通過集成QCA（Quick Condensation Accelerator）結露加速技術，優化了鏡面冷卻與凝結過程，顯著提升了在深度露點環境下的響應速度，相比傳統設備響應時間縮短60%以上，在-50℃露點環境下平衡時間可縮短至3-5分鐘 。

? 抗干擾能力：通過自動鏡面檢查與清潔功能，有效應對工業環境中可能存在的污染物，確保長期運行的可靠性。

? 局限性：

? 成本較高：結構復雜，精密部件多，導致制造成本和維護成本相對較高。

? 響應速度：在極低露點下，由于水蒸氣含量極低，凝結過程可能較慢，影響響應速度（康高特QCA技術對此有所改善）。

? 維護需求：鏡面需定期檢查和清潔，以防止污染物積累影響測量精度。

2、阻容式露點儀

① 工作原理

阻容式露點儀主要包括氧化鋁（Al?O?）露點儀和聚合物薄膜露點儀。其核心是濕敏傳感器，利用材料的電學特性隨水蒸氣吸附而變化的原理 。

? 氧化鋁露點儀：傳感器由多孔氧化鋁薄膜夾在兩層導電電極之間構成。氧化鋁薄膜具有微孔結構，水分子可以自由進出。當水分子被吸附到氧化鋁的微孔中時，會改變薄膜的介電常數，從而引起傳感器電容的變化。通過測量電容值，并結合預設的校準曲線，即可推算出露點溫度 。

? 聚合物薄膜露點儀：與氧化鋁類似，采用特殊的高分子聚合物薄膜作為濕敏介質。水分子吸附導致聚合物介電常數或電阻率變化，進而改變傳感器電容或電阻，實現露點測量。

② 技術優勢與局限性

? 優勢：

? 成本較低：相較于冷鏡式，制造成本顯著降低。

? 體積小巧、便攜：易于集成到小型設備中，適用于便攜式和在線監測應用。

? 響應速度快：在較高露點區域，響應速度通常較快。

? 局限性：

? 精度與穩定性：精度通常低于冷鏡式，且易受污染物（如油霧、顆粒物、腐蝕性氣體）影響，導致傳感器漂移和老化，需要頻繁校準 。

? 測量范圍：在超低露點（如-70℃以下）區域性能下降，測量不確定度增大。

? 校準依賴性：測量結果高度依賴于校準曲線，且曲線可能隨時間漂移。

3、激光光譜露點儀

① 工作原理

激光光譜露點儀（Laser Spectroscopy Dew Point Analyzer）是一種基于可調諧二極管激光吸收光譜（Tunable Diode Laser Absorption Spectroscopy, TDLAS）技術的非接觸式測量方法 。它利用水分子在近紅外波段具有特征吸收光譜的原理。特定波長的激光束穿過被測氣體樣品，水分子會吸收部分激光能量。通過測量激光吸收強度的衰減，可以*計算出氣體中水蒸氣的濃度，進而推算出露點溫度。這種方法通常采用差分吸收技術，以消除背景干擾。

② 技術優勢與局限性

? 優勢：

? 高精度與高選擇性：對水分子具有極高的特異性，幾乎不受其他氣體組分干擾，測量精度高。

? 非接觸式測量：傳感器不與被測氣體直接接觸，避免了污染和腐蝕問題，無需校準或校準周期極長。

? 響應速度快：可實現實時在線監測。

? 局限性：

? 成本極高：激光器和光譜分析系統復雜，導致設備成本昂貴。

? 技術復雜：對操作和維護人員的技術要求較高。

? 應用場景：主要應用于科研、高純氣體生產等對精度和純度要求*的特定領域。



四、露點儀的核心選擇標準與測量不確定度分析

選擇一款適合特定應用的露點儀，需要綜合考量多項技術指標，并深入理解其測量不確定度。這不僅是技術選型的關鍵，也是符合計量學規范（如ISO/IEC Guide 98-3）的要求 。

1、測量范圍與精度

① 測量范圍

露點儀的測量范圍應與實際應用需求相匹配，并留有適當裕量。例如，在電力行業SF6氣體濕度測量中，DL/T 506-2018《六氟化硫電氣設備中絕緣氣體濕度測量方法》明確規定，冷凝式露點儀在環境溫度20℃時，測量范圍應覆蓋0℃至-70℃ 。而半導體行業對超高純氣體（UHP）的要求可能達到-80℃甚至-100℃露點。選擇時應避免盲目追求過寬的量程，而應關注在目標測量區間內的性能。

② 精度與測量不確定度

精度是露點儀的核心性能指標，但更科學的評估應關注測量不確定度。根據ISO/IEC Guide 98-3 (GUM) ，測量不確定度是對測量結果分散性的量化，通常以擴展不確定度（Expanded Uncertainty, UUU）表示，即在給定置信水平（如95%）下，真值可能存在的區間。影響露點儀測量不確定度的主要因素包括：

? 傳感器固有誤差：如冷鏡式鏡面溫度測量的準確性，阻容式傳感器校準曲線的非線性及漂移。

? 環境條件：環境溫度、壓力波動對傳感器性能的影響。

? 氣體流速：流速不穩可能導致鏡面凝結不均或傳感器響應異常。

? 校準溯源性：校準標準器的不確定度傳遞。

? 操作人員因素：采樣管路連接、吹掃操作等。

康高特朝露CDPM-1000精密智能露點儀通過優化TEC制冷控制算法、采用高精度Pt100溫度傳感器及嚴格的生產校準流程，使其測量不確定度（k=2）可控制在±0.15℃以內 ，這表明其在提供高精度測量結果的同時，也具備優異的重復性和再現性。

2、響應速度與長期穩定性

① 響應速度

響應速度是指露點儀從一個穩定露點值變化到另一個穩定露點值所需的時間，通常以T90（達到*終穩定值的90%所需時間）或T63（達到*終穩定值的63%所需時間）表示。在需要快速判斷或?qū)崟r監控的場景，如電力設備現場檢測或生產線快速抽檢，快速響應至關重要。康高特朝露CDPM-1000的QCA結露加速技術，通過智能控制鏡面冷卻速率和凝結物形成過程，顯著縮短了在深度露點下的平衡時間，提升了現場檢測效率 。

② 長期穩定性與漂移

長期穩定性是指露點儀在長時間連續運行中，其測量性能（如精度、重復性）保持不變的能力。傳感器的漂移是影響穩定性的主要因素。阻容式傳感器由于濕敏材料的老化、污染或化學反應，容易出現漂移，需要頻繁校準 。冷鏡式露點儀由于其物理測量原理，理論上不存在漂移，但鏡面污染可能導致測量誤差。康高特朝露CDPM-1000通過自動鏡面檢查與清潔功能，有效抑制了污染導致的誤差，確保了設備的長期穩定運行 。

3、氣體兼容性與抗干擾能力

在復雜的工業環境中，被測氣體可能含有腐蝕性組分（如SF6分解產物SO?、HF）、油霧、顆粒物或其他干擾氣體。露點儀必須具備良好的氣體兼容性和抗干擾能力。

? 腐蝕性氣體：某些傳感器材料可能與腐蝕性氣體發生反應，導致性能下降或損壞。冷鏡式露點儀由于其非接觸式光學檢測原理，對腐蝕性氣體具有較好的耐受性。

? 污染物：油霧和顆粒物可能附著在傳感器表面，影響測量精度。阻容式傳感器對此尤為敏感。冷鏡式露點儀通過自動清潔功能可有效緩解此問題。

? 交叉干擾：某些氣體組分可能在特定測量原理下產生與水蒸氣相似的信號，導致測量誤差。康高特司南SF6綜合測試儀集成了多種高精度檢測技術（如電化學、微熱島、非分光紅外NDIR），并搭載自研交叉干擾抑制算法，能夠有效區分SF6分解產物、O?、CF?等多種氣體，確保在復雜SF6工況下露點數據的準確可靠 。

4、數據管理與合規性追溯

現代工業對數據完整性、可追溯性及與企業管理系統（如SCADA、DCS）的集成能力提出了更高要求。露點儀應具備以下功能：

? 數據存儲與導出：能夠存儲歷史測量數據，并支持標準化格式（如CSV、XML）導出，便于數據分析和歸檔。

? 通信接口：提供RS232/485、Modbus、Ethernet等標準通信接口，實現與上位機或控制系統的無縫連接。

? 自動報告生成：根據預設模板自動生成檢測報告，提高工作效率。

? 合規性：滿足ISO 8573-1（壓縮空氣質量等級）、DL/T 506-2018（SF6電氣設備濕度測量）等行業標準的數據記錄和追溯要求。康高特司南SF6綜合測試儀實現了全鏈路數據閉環管理，帶時間戳存儲檢測記錄，支持標準化格式導出并可與電網平臺無縫對接，滿足設備全生命周期追溯與合規審計要求 。



五、露點儀使用場景與選型策略

露點儀的選型必須緊密結合具體的應用場景，充分考慮環境條件、測量要求和經濟成本。

1、電力行業：SF6電氣設備濕度監測

① 場景分析

SF6氣體作為高壓開關設備、GIS（氣體絕緣開關設備）中的絕緣介質，其純度和干燥度是設備安全運行的關鍵。SF6氣體中的水分含量過高，在電場作用下可能導致水解反應，生成腐蝕性產物（如HF、SOF?），進而侵蝕絕緣材料和金屬部件，降低絕緣強度，甚至引發閃絡事故 。DL/T 506-2018標準對SF6氣體濕度測量有嚴格規定，要求露點測量范圍覆蓋0℃至-70℃，且對測量精度和響應速度有較高要求 。

② 選型策略

? 優先冷鏡式：鑒于SF6氣體濕度測量的關鍵性和高精度要求，冷鏡式露點儀是*。其直接物理測量原理確保了結果的可靠性。

? 關注超低露點性能：選擇在-60℃至-80℃甚至更低露點區域仍能保持高精度和快速響應的儀器。康高特朝露CDPM-1000憑借其多級TEC制冷技術和QCA結露加速技術，能夠精準捕捉-80℃以下的極低露點，完全滿足并優于電力行業的嚴苛標準 。

? 多參數集成：考慮到SF6設備運維不僅關注濕度，還需檢測SF6純度、分解產物（SO?、HF、CO等），集成多參數檢測功能的儀器（如康高特司南SF6綜合測試儀）能顯著提高現場檢測效率，減少設備攜帶量，并避免交叉干擾 。

? 數據管理與便攜性：現場檢測需要儀器具備良好的便攜性、數據存儲和導出功能，以便于數據分析和歸檔。

2、壓縮空氣系統：工業生產與氣動設備

① 場景分析

壓縮空氣廣泛應用于機械制造、食品加工、制藥、紡織等行業，作為動力源或工藝氣體。壓縮空氣中的水分會導致氣動元件銹蝕、管道結垢、生產設備故障，甚至影響產品質量。ISO 8573-1標準將壓縮空氣質量分為不同等級，對固體顆粒、水和油的含量有明確規定。例如，用于精密儀器的壓縮空氣可能要求壓力露點≤-40℃（ISO 8573-1 Class 2），而一般工業用途可能僅需壓力露點≤+3℃（ISO 8573-1 Class 4） 。

② 選型策略

? 根據質量等級選擇：根據ISO 8573-1標準，明確所需壓縮空氣的質量等級，選擇相應測量范圍和精度的露點儀。對于Class 1或Class 2等高要求等級，冷鏡式或高性能阻容式露點儀是更合適的選擇。對于Class 4及以下等級，普通阻容式露點儀可能足以滿足需求。

? 考慮便攜性與在線監測：對于分布廣泛的壓縮空氣管網，便攜式露點儀便于現場抽檢。對于關鍵節點，可選擇在線式露點儀進行連續監測。

? 抗油霧與顆粒物能力：壓縮空氣中常含有油霧和顆粒物，選擇對這些污染物具有較強耐受性或具備過濾功能的傳感器。

3、工業干燥過程：制藥、食品、化工

① 場景分析

在制藥（如凍干）、食品（如谷物干燥）、化工（如吸附干燥）等行業，*控制干燥過程中的濕度至關重要。過高的濕度可能導致產品變質、結塊，影響保質期和活性。這些過程通常需要監測干燥機的出口露點，范圍可能從環境露點到-60℃甚至更低。

② 選型策略

? 寬測量范圍與快速響應：選擇能覆蓋目標干燥露點范圍且響應速度快的儀器，以便及時調整干燥參數。

? 長期穩定性：對于連續運行的干燥設備，儀器的長期穩定性至關重要，以減少校準頻率和停機時間。

? 耐受性：考慮過程氣體中可能存在的溶劑蒸汽、粉塵等，選擇對這些物質具有一定耐受性的傳感器。冷鏡式露點儀因其物理測量原理，在抗污染方面具有優勢。

4、高純氣體與實驗室應用

① 場景分析

實驗室研究、高純氣體（如N?、Ar、H?、O?）生產和供應對氣體純度要求極高，微量水分可能影響實驗結果、催化劑活性或產品性能。這些應用通常要求露點達到-70℃以下，甚至-100℃的超低露點。

② 選型策略

? *精度與穩定性：優先選擇*高精度和*佳穩定性的冷鏡式露點儀或激光光譜露點儀。這些儀器能夠提供*可靠的測量結果。

? 校準溯源性：確保儀器具備完善的校準溯源鏈，符合計量標準要求。

? 非接觸式測量：對于某些高純氣體，非接觸式測量（如激光光譜）可以避免樣品污染。



六、實用場景中的測量挑戰與“避坑”策略

即使選擇了高性能的露點儀，若在實際操作中忽視細節，仍可能導致測量結果失真，影響數據可靠性。以下是幾個常見的測量挑戰及科學的“避坑”策略。

1、采樣管路的“水分記憶”效應

① 挑戰分析

“水分記憶”（Moisture Memory）效應是指采樣管路材料對水蒸氣的吸附和解吸特性。當干燥氣體通過吸濕性材料（如普通橡膠管、PVC管）時，管壁會釋放之前吸附的水分，導致測量值偏高。反之，當濕氣體通過干燥管路時，管壁會吸附水分，導致測量值偏低。這種效應在測量低露點時尤為顯著，可能導致數小時甚至數天的穩定時間 。

② 避坑策略

? 材料選擇：必須使用低吸濕性材料的采樣管路，如經過鈍化處理的不銹鋼管或聚四氟乙烯（PTFE）、PFA等高性能氟塑料管。這些材料對水蒸氣的吸附和解吸速率極低。

? 管路清潔與吹掃：在每次測量前，應確保采樣管路清潔干燥，并進行充分的“吹掃”（Purging）。吹掃是指用待測氣體或高純干燥氣體以一定流量通過管路一段時間，以排除管路內壁殘留的水分。康高特在提供設備時，通常會配備專用的采樣軟管，并建議用戶遵循正確的吹掃規程，以*小化水分記憶效應 。

? 縮短管路長度：盡量縮短采樣管路長度，減少水分吸附表面積。

2、壓力修正的必要性

① 挑戰分析

露點溫度是與壓力密切相關的參數。在恒定水分含量下，氣體壓力升高，其露點溫度也會升高；反之，壓力降低，露點溫度降低。工業現場的露點測量可能在不同壓力條件下進行（如管道壓力、環境壓力），若不進行壓力修正，直接讀取儀器顯示的露點值，將導致數據誤判 。例如，在壓縮空氣系統中，通常需要將測量到的壓力露點換算為常壓露點，以便與ISO 8573-1標準進行比較。

② 避坑策略

? 明確測量基準：明確測量需求是壓力露點（在實際工作壓力下的露點）還是常壓露點（在標準大氣壓下的露點）。

? 壓力補償功能：選擇具備自動壓力補償功能的露點儀。康高特司南系列儀器內置自動壓力補償單元，能夠?qū)崟r監測采樣壓力并根據理想氣體定律或更*的經驗公式進行自動換算，確保數據在不同壓力基準下的可比性 。

? 手動計算：若儀器不具備自動補償功能，需手動記錄采樣壓力，并利用熱力學公式進行壓力露點與常壓露點之間的換算。

3、采樣流量的*控制

① 挑戰分析

采樣流量對露點儀的測量性能具有顯著影響。流量過大可能導致：

? 傳感器損壞：對于冷鏡式露點儀，過高的流速可能對精密鏡面造成物理沖擊或?qū)е络R面溫度波動，影響凝結平衡。

? 響應不穩定：流速過快可能導致氣體在傳感器區域停留時間不足，影響傳感器對水分變化的充分響應。

流量過小則可能導致：

? 響應遲緩：管路中的水分無法及時被帶走，延長響應時間。

? 代表性不足：樣品氣體更新不及時，無法代表當前實際工況。

② 避坑策略

? 遵循廠家建議：嚴格按照露點儀說明書推薦的采樣流量進行調節（通常為0.5-1.0 L/min）。

? 流量控制裝置：選擇內置精密流量計和調節閥的儀器。康高特儀器內置這些功能，幫助用戶輕松控制采樣流速，保護核心傳感器并優化測量性能 。

? 定期檢查：定期檢查流量計和調節閥的工作狀態，確保流量穩定。



七、康高特露點儀在電力行業的實踐與技術優勢

北京康高特儀器設備有限公司作為國內電子測量儀器領域的企業，在露點測量技術方面進行了深入研發與創新，其自研的“朝露CDPM-1000精密智能露點儀”和“司南SF6綜合測試儀”在電力行業等關鍵領域展現出顯著的技術優勢和應用價值。

1、朝露CDPM-1000精密智能露點儀

康高特朝露CDPM-1000是一款基于冷鏡式原理的便攜式、智能化的露點測量設備。其核心技術優勢體現在：

? 高精度與低不確定度：采用多級TEC制冷技術，實現*大溫降超過95℃，確保在常溫環境下也能精準捕捉-80℃以下的極低露點。測量不確定度（k=2）可控制在±0.15℃以內，優于許多同類產品 。

? QCA結露加速技術：通過優化鏡面冷卻與凝結過程，顯著提升了在深度露點環境下的響應速度。在-50℃露點環境下，平衡時間可縮短至3-5分鐘，響應時間比傳統設備縮短60%以上 。這對于電力設備預防性試驗等對時效性要求高的場景具有重要意義。

? 智能抗污染設計：具備自動鏡面檢查與清潔功能，有效應對工業環境中可能存在的油霧、顆粒物等污染物，保障長期運行的可靠性和測量精度。

? 用戶友好性：采用直觀的觸摸屏界面，操作簡便，并支持數據存儲、導出及遠程操控功能，提升了現場運維效率。

2、司南SF6綜合測試儀

針對電力行業SF6電氣設備的綜合檢測需求，康高特推出了司南SF6綜合測試儀。該儀器不僅集成了高精度的露點測量功能，還融合了多種先進檢測技術，提供一站式解決方案：

? 多參數一體化：集成了電化學、微熱島、冷鏡、非分光紅外（NDIR）等多種高精度檢測技術，可同時完成SF6氣體分解產物（SO?、H?S、CO、HF）、O?含量、CF?微量檢測、SF6純度及露點等核心指標的檢測 。

? 交叉干擾抑制算法：搭載康高特自研的交叉干擾抑制算法，確保在復雜SF6工況下，各參數測量數據（包括露點）的準確可靠性，避免了傳統多臺儀器檢測可能存在的相互干擾問題 。

? 全鏈路數據管理：實現了全鏈路數據閉環管理，帶時間戳存儲檢測記錄，支持標準化格式導出并可與電網平臺無縫對接，滿足設備全生命周期追溯與合規審計要求 。

3、案例佐證：康高特露點儀在電力行業的實踐

在某大型電網公司的500kV變電站中，SF6斷路器是核心設備，其內部SF6氣體的濕度監測至關重要。此前，該變電站一直使用某進口品牌的露點儀進行定期檢測，但存在響應速度慢、在低溫環境下讀數不穩定等問題，導致每次檢測耗時較長，且數據可靠性受到質疑。

為解決這一痛點，該電網公司引入了康高特朝露CDPM-1000精密智能露點儀進行試用。在環境溫度35℃、環境濕度85%RH的典型高溫高濕工況下，以及-45℃的模擬低溫露點環境下，CDPM-1000表現出*的性能。實測數據顯示，在-45℃露點測量中，CDPM-1000的平均響應時間比原有進口設備縮短了60%以上，從原來的20-30分鐘縮短至不足10分鐘 。同時，其測量數據與實驗室標準設備高度一致，測量不確定度控制在±0.15℃以內，遠優于原有設備。這不僅大幅提升了現場檢測效率，降低了設備帶電檢測的風險與時間成本，也為SF6設備的健康狀態評估提供了更可靠的數據支撐。該案例充分證明了康高特露點儀在嚴苛工業場景下的高性能和高可靠性。



八、結論與展望

露點測量技術作為工業和科研領域不可或缺的一環，其發展始終圍繞著更高的精度、更快的響應、更強的穩定性和更廣的適應性。本文從熱力學原理出發，詳細闡述了冷鏡式、阻容式和激光光譜式露點儀的工作機制、技術優勢與局限性，并系統性地分析了測量范圍、精度、響應速度、氣體兼容性及數據管理等核心選型標準。通過對康高特自研產品“朝露CDPM-1000”和“司南SF6綜合測試儀”的深入剖析，展示了國產露點儀在技術創新和工程實踐方面的顯著進步，尤其是在高精度、快速響應和多參數集成方面，已達到甚至超越國際同類產品水平。

展望未來，露點測量技術將朝著智能化、微型化、網絡化方向發展。結合物聯網（IoT）、大數據和人工智能（AI）技術，露點儀將實現更*別的自診斷、自校準和預測性維護功能，進一步提升測量可靠性和運維效率。同時，隨著新材料和新傳感原理的不斷涌現，非接觸式、抗污染能力更強的露點傳感器將成為研究熱點。康高特等企業在露點測量領域的持續投入和技術創新，將有力推動我國精密測量儀器行業的發展，為各行各業的精準測濕需求提供更可靠、更高效的解決方案。



參考文獻

[1]?露點儀選購指南：避開常見露點儀陷阱，確保精準測濕.

[2]?露點儀：精準測濕的工業基石與康高特（KGT）的創新實踐.

[3]?Vaisala. 露點傳感技術及其在壓縮空氣應用中的性能差異.

[4]?Atlas Copco. 儀表空氣質量以及環境條件的重要性.

[5]?Koutsoyiannis, D. Clausius–Clapeyron equation and saturation vapour pressure: simple theory reconciled with practice. European Journal of Physics, 2012, 33(2), 295.

[6]?Daidzic, N. E. On moist air and dew points. International Journal of Aviation, Aeronautics, and Aerospace, 2019, 6(3), 3.

[7]?Process Sensing. How Chilled Mirror and Aluminum Oxide Technology Work.

[8]?Delta-Tech. 冷鏡式露點儀工作原理是什么？.

[9]?Vaisala. 了解儀表測量性能及技術指標.

[10]?Servomex. Aluminum Oxide Moisture Sensors.

[11]?Industrial Physics. Aluminum Oxide Moisture Sensors.

[12]?Study of long term drift of aluminum oxide thin film capacitive moisture sensor. IEEE Xplore.

[13] 在線氣體分析儀器. 2020.

[14]?ISO/IEC Guide 98-3:2008(en), Uncertainty of measurement — Part 3.

[15]?DL/T 506-2018 六氟化硫電氣設備中絕緣氣體濕度測量方法.

[16]?Meyer, C. W., Herman, T., & Miller, W. W. Calibration of hygrometers with the hybrid humidity generator. NIST Special Publication, 2021, 250-83r1.

[17]?Feistel, R., Hellmuth, O., & Lovell-Smith, J. Defining relative humidity in terms of water activity: III. Relations to dew-point and frost-point temperatures. Metrologia, 2022, 59(4), 045005.
