該設備絕緣電阻測試功能的技術特點突出，支持50V/100V/250V/500V/1000V五檔可調測試電壓，測試范圍覆蓋0.01MΩ~100GΩ，測試精度達±3%，可適配弱電回路、低壓動力回路、高壓設備低壓端等多場景的絕緣測試需求；測試功能支持自動放電，測試完成后自動釋放被測回路的殘留電容電荷，避免殘留電壓傷人；同時支持極化指數（PI）與吸收比（DAR）自動計算，可直接判斷絕緣介質的老化程度與受潮情況，無需人工計算。使用要點包括：測試前斷開被測回路的所有負載與并聯回路，避免其他支路影響測試結果；選擇與被測回路額定電壓匹配的測試電壓，例如220V民用回路選擇500V測試電壓，10kV設備低壓二次回路選擇1000V測試電壓；測試時需保持被測介質表面干燥，避免表面泄露電流導致測試值偏低，若被測環境濕度超過80%需采取防潮措施后再進行測試，確保測試結果的準確性。

這款設備完全適配電網低壓臺區隱患排查的核心需求，符合Q/GDW 11690《低壓配電網運維規程》的相關檢測要求。具體可覆蓋的排查項目包括：臺區配電變壓器低壓側絕緣性能檢測、臺區剩余電流總保/分保動作特性校驗、低壓線路導線絕緣破損檢測、用戶側進戶線絕緣性能排查、臺區接地裝置電阻檢測、臺區三相負載不平衡度檢測、臺區諧波含量檢測、低壓線路壓降檢測等。技術參數上，其RCD動作時間測試分辨率達1ms，可準確識別保護器拒動、誤動隱患，絕緣電阻測試支持帶電感應預警，可避免現場誤操作風險。適用于城鎮臺區、農村臺區、光伏并網臺區等各類低壓配電網場景的日常隱患排查、故障溯源檢測。

這款設備符合IEC 61557系列低壓電氣安全測試通用標準、GB 7251《低壓成套開關設備和控制設備》、GB 50303《建筑電氣工程施工質量驗收規范》、DL/T 475《接地裝置特性參數測量導則》等多項國內外核心行業標準，覆蓋電力、住建、工業制造、公共安全等多領域的檢測合規要求。技術參數層面，其絕緣電阻測試量程覆蓋0.01MΩ-10GΩ，測試電壓支持50V/100V/250V/500V/1000V多檔可調，接地電阻測試精度可達±2%，RCD動作時間測試分辨率達1ms，所有檢測項目的參數閾值均貼合現行標準要求，檢測數據可直接作為合規性判定的有效依據，適用于各類需要出具官方檢測報告的法定檢驗場景。

這款設備適配低壓電氣設備預防性試驗的絕大多數項目需求，符合GB/T 14598.30《電氣繼電器 第30部分：電力系統暫態數據交換通用格式》、《電力設備預防性試驗規程》的相關要求。具體可覆蓋的預試項目包括：低壓電機繞組絕緣電阻、吸收比、極化指數測試，低壓開關柜絕緣性能測試，低壓電纜絕緣電阻測試，剩余電流動作保護器動作特性測試，接地裝置接地電阻測試，低壓配電系統功率質量檢測等。設備支持預試項目模板預設，可自動記錄測試數據、生成測試曲線，無需人工手動記錄換算，可大幅提升預試作業效率。適用于各類生產制造企業、數據中心、商業體等單位的年度電氣設備預防性試驗作業。

該設備支持二線法、三線法、四線法三種接地電阻測試方法，測試范圍覆蓋0.01Ω~10kΩ，測試精度達±2%，可適配各類場景的接地測試需求。二線法適用于測試空間受限、已知輔助接地極電阻值的場景，可將已知阻值的接地極作為輔助極，測試完成后設備自動扣除輔助極電阻得到被測接地極的準確阻值，適用于室內配電柜接地端、設備接地端的快速測試；三線法是最常用的測試方法，適用于戶外開闊場景的接地網、桿塔接地極測試，布置電流極與電壓極后即可完成測試，測試精度滿足絕大多數場景的合規要求；四線法適用于對接地電阻測試精度要求極高的場景，比如防雷接地、防靜電接地、醫療設備接地的測試，可完全消除測試線電阻、接觸電阻的干擾，測試結果精度最高。測試時可根據現場環境與精度要求靈活選擇測試方法，無需額外搭配輔助設備即可完成全場景接地電阻測試。

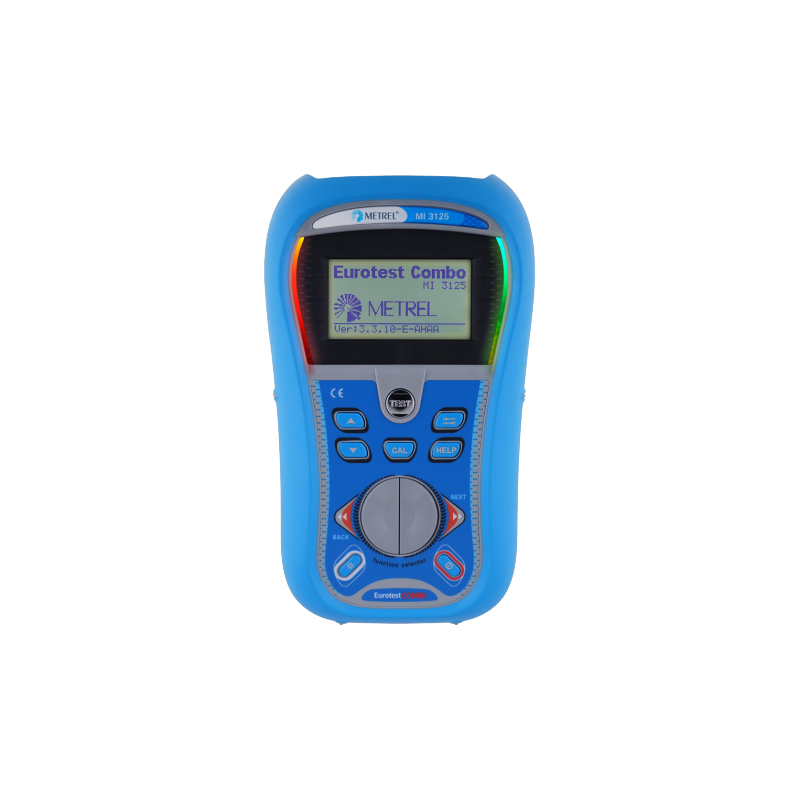

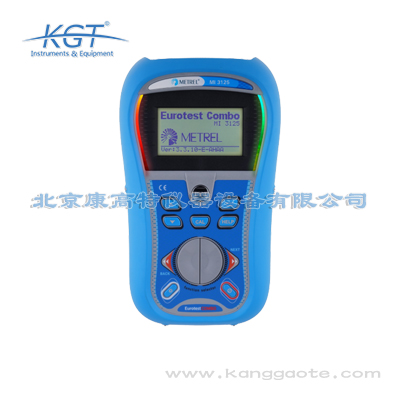

MI3125本身內置了自適應數字濾波、工頻信號選頻采樣兩類抗干擾設計，針對強電磁干擾現場還可通過三類操作進一步提升測量精度：第一是測試接線階段優先選用原廠配套的屏蔽測試線，測試線盡量平行排布避免交叉，接地測試極盡量遠離高壓輸電線路、大型電機等強電磁輻射源；第二是測量絕緣電阻、接地電阻等弱信號參數時，可在設備操作界面開啟高抗干擾模式，延長采樣時長，降低雜散信號的影響；第三是檢測前需確認被測設備完全斷電，對大容量電容、長距離電纜類被測對象提前進行充分放電，避免殘余電壓影響測量結果。按照上述方法操作后，檢測精度可保持在標稱精度范圍內，完全符合現場檢測的準確性要求。

該設備各測試模塊采用獨立的專業技術原理，絕緣電阻測試采用直流高壓發生原理，內部升壓模塊輸出穩定直流測試電壓，施加于被測絕緣介質兩端，通過采集泄露電流計算絕緣電阻值，測試過程中自動補償雜散電容干擾，確保測試精度；接地電阻測試采用交流變頻法，輸出400Hz以下的非工頻測試信號，避免現場工頻干擾導致的測試誤差，四線法測試時可完全消除測試線電阻與輔助極接觸電阻的影響；RCD測試采用階梯式電流輸出原理，逐步提升輸出電流至RCD動作閾值，精準捕捉動作時間與動作電流，可識別B型RCD對直流剩余電流的響應特性；回路電阻測試采用低壓大電流注入原理，輸出10A以下測試電流，采集回路壓降計算回路電阻值，可精準識別回路虛接、導線截面積不足等隱患。所有模塊采用獨立信號采集通道，避免不同測試項目之間的信號干擾，確保數據準確性。

該設備的核心測試參數覆蓋低壓電氣全維度檢測需求，其中絕緣電阻測試范圍為0.01MΩ~100GΩ，測試電壓支持50V/100V/250V/500V/1000V五檔可調，精度達±3%；接地電阻測試范圍0.01Ω~10kΩ，支持二/三/四線法測試，精度達±2%；剩余電流動作保護器（RCD）測試覆蓋AC/A/B全類型，觸發電流范圍1mA~1A，動作時間測試精度達±1ms；回路電阻測試范圍0.01Ω~10kΩ，精度達±2%；電壓測量范圍0V~600V AC/DC，精度達±0.5%，可同時檢測20次以內的電壓電流諧波。設備內置存儲容量可達10000組測試數據，可自動關聯測試時間、參數類型存儲，所有測試參數均符合IEC 61557系列標準的精度要求，測試數據可直接作為合規判定依據，無需額外校準比對。

該設備完全滿足政府監管部門的電氣消防安全專項檢測要求。首先其測試功能完全覆蓋《電氣消防安全檢測技術規范》要求的所有檢測項目，可對電氣線路絕緣性能、接地裝置可靠性、剩余電流保護裝置動作特性、配電回路負載與諧波水平等核心火災隱患參數進行精準檢測；其次測試精度符合消防檢測設備的相關要求，絕緣電阻測試誤差不超過±3%，剩余電流測試誤差不超過±5%，測試數據可直接作為電氣消防安全隱患判定的官方依據。另外設備支持自動生成符合消防檢測規范的標準化測試報告，所有測試數據帶有時間戳，可實現檢測過程全溯源，滿足監管部門對檢測數據可追溯、可校驗的要求；同時設備操作流程標準化，無需復雜的人工調試即可完成全項目測試，可大幅提升監管部門專項排查的工作效率，適用于商業綜合體、公共建筑、工業廠房等多類場所的電氣消防安全專項檢測工作。

該設備完全符合多領域國內外標準要求，首先符合IEC 61557《低壓配電系統的電氣安全 測量、控制和保護裝置》全系列標準，其中絕緣電阻測試符合IEC 61557-2、接地電阻測試符合IEC 61557-5、RCD測試符合IEC 61557-6、回路電阻測試符合IEC 61557-4；同時滿足國內GB 7251《低壓成套開關設備和控制設備》、GB 50303《建筑電氣工程施工質量驗收規范》、GB 25201《建筑消防設施的維護管理》中對電氣檢測設備的精度與功能要求；還符合電力行業標準DL/T 596《電力設備預防性試驗規程》中對低壓電氣設備測試的相關要求。測試數據可直接作為各類合規驗收、隱患排查的官方判定依據，適配國內工業、建筑、電力、消防等多領域的合規檢測需求。

該設備適配多類B端與G端檢測場景：一是工業企業電氣隱患排查場景，可對生產車間配電柜、特種設備供電回路、生產設備電氣系統進行全參數檢測，排查絕緣老化、接地失效、回路虛接等隱患；二是建筑工程電氣竣工驗收場景，可對民用建筑、公共建筑的配電系統、消防供電回路、應急照明系統的電氣安全參數進行校驗，滿足住建部門驗收合規要求；三是電力運維單位低壓配網巡檢場景，可對臺區變壓器低壓側、用戶接入端的電氣參數進行快速檢測；四是應急管理、消防等G端單位的電氣消防安全專項排查場景，可快速識別違規用電、線路老化等火災隱患。此外還適用于新能源場站箱變低壓側檢測、數據中心供配電系統運維等場景，單設備即可覆蓋全場景檢測需求，無需搭配額外專用工具。

檢測前需先確認被測系統狀態，斷電測試項目需確認被測回路無殘留電壓，帶電測試項目需確認被測電壓不超過設備額定耐壓600V。根據測試項目選擇對應檔位與測試線：進行絕緣電阻測試時，斷開被測回路所有負載，將測試線分別接至被測相線與接地端，選擇匹配的測試電壓后啟動測試，設備自動生成穩定測試值；進行RCD測試時，將測試線接入RCD進出線端，選擇RCD類型與額定動作電流，啟動測試后設備自動輸出觸發電流，記錄動作時間與實際動作電流；進行接地電阻測試時，根據現場條件選擇二/三/四線法，布置輔助測試極后啟動測試，設備自動消除輔助極電阻干擾生成準確數據。所有測試完成后可直接在設備端查看數據是否符合閾值要求，測試數據自動存儲至本地，可導出后生成標準化檢測報告。
