MI2292型電力測試儀的輸入設計充分適配工業級復雜用電場景的使用需求，可靠性表現優異。電壓輸入方面采用3個差動輸入設計，分別支持L1-N1、L2-N2和L3-N3三相交流電壓接入，基礎測量范圍為0.01-0.55KVrms，L-N模式下可選擴展至0.01-0.75KVrms，L-L模式常規最高支持0.9KVrms測量，可選升級至1KVrms的測量上限，輸入電壓的基礎量程覆蓋0.02-1Vrms，量程變換支持自動/手動切換，可靈活適配不同測試場景的量程需求。過載耐受能力上，L-N模式下過載電壓最高可達600/800Vrms，支持最長10s的過載運行，可抵御配電系統中常見的瞬時電壓沖擊，降低設備損壞風險。電流輸入方面，適配1000A/1V變比的電流互感器，測量范圍覆蓋0.02xIn至In，最高允許接入150%In的負載，最大波峰因數可達2.5，可應對非正弦波、波峰較高的復雜電流場景的測量需求，充分保障復雜工況下的測量穩定性與設備安全性。

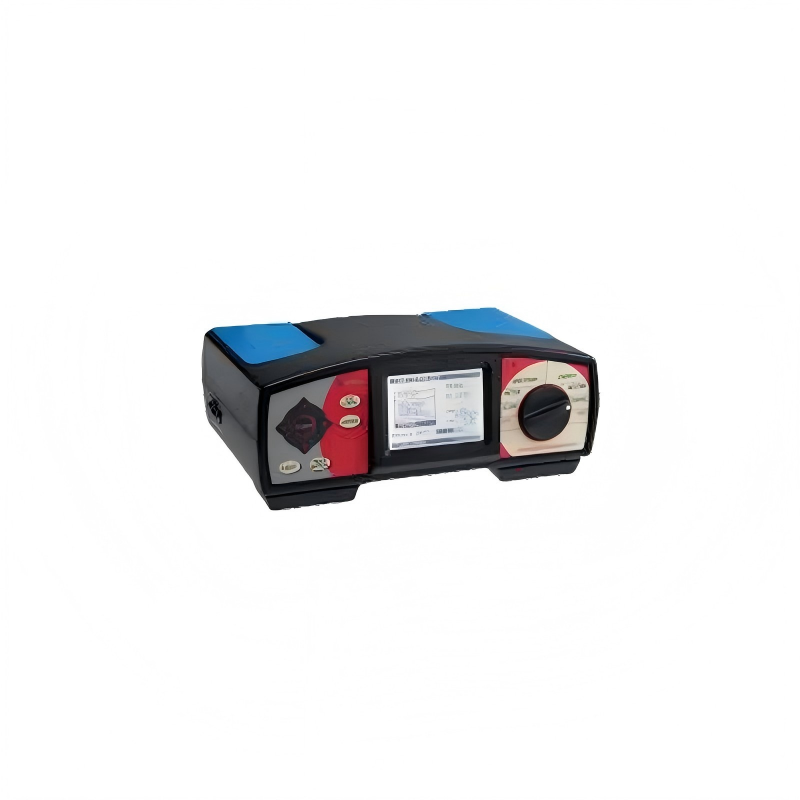

MI2292是德國美翠METREL推出的專業電能電力測試設備，其量程覆蓋與測量精度均達到行業先進水平。電壓量程常規覆蓋0.01-0.55KVrms，L-N檔可選范圍拓展至0.01-0.75KVrms，L-L檔最高可達0.9KVrms、可選最高1KVrms，電流測量范圍覆蓋0.02xIn至In，最高允許承載150%In的負載，L-N檔過載電壓最高可達800Vrms、可承受10s過載沖擊，適配各類復雜工況下的檢測需求。測量精度方面，電壓測量準確度可達讀數的±0.5%±2字，能量基本準確度、P/Q/S基本準確度均可達讀數的±1%，諧波測量準確度可達讀數的±0.5%±6字；分辨率參數表現優異，電壓分辨率達0.1V，電流分辨率達0.3mV，THD分辨率達0.2%，諧波分辨率達0.1%，P/Q/S分辨率達顯示值的0.01，能量分辨率達顯示值的0.1，同時支持自動/手動量程變換，可根據現場檢測環境自動適配最優量程，無需人工頻繁調整，大幅提升檢測效率與數據精準度。

MI2292電能電力測試儀的功能設計面向?qū)I(yè)電力檢測需求，可覆蓋電網、電廠及各類工業用電場景的檢測工作。功能層面，設備首先支持高精度電力系統能量參數的測量與分析，可完成常規電壓、電流、功率、能量等核心電力參數的全量采集；其次具備專業電力質量指標檢測與解析能力，可針對諧波、波形畸變、頻率偏差等各類電能質量問題做精準識別，適配多場景下的電力質量排查、評估需求。適配性設計上，設備支持自動/手動量程切換，可根據現場測量環境靈活調整量程，兼顧測量效率與精度；頻率覆蓋范圍為43-68Hz，可適配不同工頻標準的電力系統檢測需求；采用3個差動輸入L1-N1、L2-N2、L3-N3的三相交流電壓輸入設計，可充分適配三相電力系統的測量要求，無需額外調整接線即可完成三相電能參數的全量檢測，無論是電網的日常運維巡檢、電廠的發電機組電能輸出質量核驗，還是工業場景的用電質量合規性檢測，都能提供可靠的測試支撐。

這款儀器是專業級電能電力測試設備，主要應用場景覆蓋電網運維檢測、電廠設備調試與日常巡檢，同時也可滿足各類工業用電場景下的電能質量評估需求。核心功能方面，首先支持高精度電力系統能量參數的測量與分析，可完成有功功率、無功功率、視在功率等全維度能量參數的采集計算，P/Q/S分辨率可達顯示值的0.01，能量分辨率可達顯示值的0.1，可為能耗核算、能效評估提供數據支撐。其次具備專業的電力質量指標檢測與解析能力，可針對電壓偏差、頻率偏差、諧波畸變、波峰因數等多項電能質量指標開展專業檢測，頻率測量范圍覆蓋43-68Hz，適配全球不同工頻標準的電力系統檢測需求。同時支持電能質量相關數據的統計與長時間記錄，搭載2Mb存儲器，最長記錄時長可達數月，記錄周期支持8周期設置，可完整留存特定時間段內的電力系統運行數據，無需人工值守即可完成長時間監測任務，面向電力領域?qū)I(yè)用戶提供全流程的測試服務支持。

這款德國美翠METREL出品的MI2292電力測試儀，核心測量精度覆蓋電壓、電流、功率、諧波等全維度電力參數，可滿足電力領域的高精度專業測量需求。首先電壓測量準確度可達讀數的±0.5%±2字，電壓分辨率為0.1V，覆蓋0.01-0.55KVrms的基礎測量范圍，L-N模式下可選擴展至0.01-0.75KVrms，L-L模式最高支持0.9KVrms、可選升級至1KVrms，可適配絕大多數低壓配電場景的電壓測量需求。電流測量方面，量程覆蓋0.02xIn至In，最高允許150%In的負載接入，電流分辨率達0.3mV，搭配1000A/1V的電流互感器變比，可滿足大電流場景的精準測量需求。功率類參數P/Q/S的分辨率為顯示值的0.01，基本準確度達讀數的±1%，能量參數分辨率為顯示值的0.1，基本準確度同樣為讀數的±1%，可實現高精度的電力系統能量參數計量。諧波與THD測量上，諧波分辨率為0.1%，準確度達讀數的±0.5%±6字，THD分辨率為0.2%、測量范圍覆蓋2-100%，完全符合電力領域?qū)I(yè)用戶的高精度測量要求。

作為德國美翠推出的專業級電能測試設備，MI2292的各項測量準確度均達到行業領先水平，完全可以滿足電力領域?qū)I(yè)用戶的高精度測試需求。具體參數來看，電壓測量準確度可達讀數的±0.5%±2字，電壓分辨率為0.1V；能量基本準確度可達讀數的±1%，P/Q/S基本準確度同樣可達讀數的±1%，足夠支撐電力系統能耗核算、能效評估等對能量參數精度要求較高的測試場景。諧波測量準確度可達讀數的±0.5%±6字，諧波分辨率0.1%，THD分辨率0.2%，可精準識別電力系統中的微小諧波畸變問題，為諧波治理、電能質量?jī)?yōu)化提供可靠的數據依據。除此之外，儀器的最大波峰因數可達1.4，支持波峰因數最高2.5的波形測試，可適配非線性負載占比較高的復雜電力場景的測試需求，多維度的高精度參數表現，可覆蓋電力運維、設備檢測、質量評估等各類專業場景的測試標準要求。

MI2292作為專業級電能電力測試儀，具備全鏈路的電力質量檢測與分析能力，適配多類電力場景的測試需求。首先它支持高精度電力系統能量參數的測量與分析，可覆蓋工頻43-68Hz范圍內的全項電力參數采集。其次具備專業電力質量指標檢測與解析能力，頻譜計算范圍覆蓋直流至63次諧波，頻譜顯示范圍可達直流至25次諧波，頻譜分析長度為160ms，可精準識別配電系統中的諧波畸變、電壓波動等各類電力質量問題。同時設備支持電力質量相關數據的統計與記錄功能，內置2Mb存儲器，支持最長數個月的連續數據存儲，記錄周期為8周期，可完整留存電力質量波動的全流程數據，支撐后續的問題溯源與優化方案制定。該設備適配電網輸配電巡檢、電廠機組運維、工業配電系統檢測等多類場景，既可以用于日常的電力系統運行狀態巡檢，也可以支撐專項的電力質量問題排查工作，面向電力領域?qū)I(yè)測試人員提供全場景的測試服務。

MI2292電能電力測試儀具備專業的頻譜分析與長期數據記錄能力，可滿足電力質量深度分析與長期跟蹤的需求。頻譜分析層面，設備的頻譜計算范圍覆蓋直流至63次諧波，頻譜顯示范圍為直流至25次諧波，頻譜分析長度為160ms，可精準捕捉工頻電力系統中的各次諧波含量，支撐波形畸變問題的定位與分析；同時支持2-100%的THD測量范圍，波峰因數支持最高2.5的測量需求，最大波峰因數可達1.4，可適配各類非正弦波形的電力質量檢測場景。數據記錄層面，設備內置2Mb存儲空間，支持最長數個月的電力質量相關數據的統計與記錄，記錄周期覆蓋8個完整工頻周期，可完整留存電力參數的動態變化情況，無需頻繁導出數據即可完成長時間的電力質量跟蹤檢測；同時設備的高分辨率參數設計可保障記錄數據的細粒度，為后續的電力質量問題溯源、優化方案制定提供完整、精準的原始數據支撐，充分適配電力專業用戶的深度檢測需求。

MI2292是德國美翠推出的專業電能電力測試設備，其測量范圍覆蓋多類電力場景檢測需求：電壓方面常規L-N測量區間為0.01-0.55KVrms，可根據需求擴展至0.01-0.75KVrms，L-L測量最高可達0.9KVrms，可選升級至1KVrms，同時支持L-N端600/800Vrms、持續10s的過載耐受能力；電流方面輸入范圍為0.02-1Vrms，適配1000A/1V變比的電流互感器，測量區間覆蓋0.02xIn至In，最高可承受150%In的負載沖擊。精度層面，電壓測量準確度可達讀數的±0.5%±2字，電壓分辨率0.1V，電流分辨率0.3mV；能量參數測量基本準確度為讀數的±1%，能量分辨率可達顯示值的0.1；功率相關P/Q/S參數分辨率為顯示值的0.01，基本準確度為讀數的±1%；諧波類參數方面，THD分辨率為0.2%，諧波分辨率為0.1%，諧波測量準確度可達讀數的±0.5%±6字，能夠充分滿足電力領域?qū)I(yè)用戶的高精度測量需求。

德國美翠MI2292的測量參數覆蓋范圍完全適配多數電力場景的檢測需求，電壓測量常規范圍為0.01-0.55KVrms，其中L-N端可選范圍拓展至0.01-0.75KVrms，L-L端常規最高支持0.9KVrms測量，可選配置下最高可達1KVrms，同時L-N端過載電壓可達600/800Vrms，支持10s短時過載，可應對臨時電壓波動場景的測試需求。電流測量方面，輸入電流電壓范圍為0.02-1Vrms，電流測量范圍覆蓋0.02倍額定電流至額定電流，支持最高150%額定電流的短時負載測試，搭配1000A/1V的電流互感器變比，電流分辨率可達0.3mV，適配不同規模電力系統的電流檢測需求。諧波相關參數上，頻譜計算范圍覆蓋直流至63次諧波，頻譜顯示范圍覆蓋直流至25次諧波，諧波分辨率可達0.1%，THD范圍覆蓋2%-100%，THD分辨率可達0.2%，頻譜分析長度為160ms，可完整捕捉電力系統中的諧波畸變特征，量程支持自動/手動切換，無需反復調整參數即可適配不同測試場景。
