德國PTW 23342電離室有兩類原廠適配的可選配套裝置，可進一步拓展其使用場景，提升測量操作的便利性和結果可靠性。第一類是放射性檢查裝置，可用于電離室的日常性能校驗，無需搭建標準輻射場、無需使用專業的標準計量源，即可快速驗證電離室的響應是否正常，檢查電離室是否存在故障、測量偏差是否在允許范圍內，適合實驗室、放療科室的日常設備性能核查場景，大幅降低性能校驗的操作復雜度，無需每次校驗都將電離室送檢，可節省大量的時間成本，提升日常核查的效率。第二類是專用腔室固定支架，可將電離室精準固定在固體模體的指定測量位置，保障電離室的參考點與射束中心完全重合，同時可保持電離室的入射方向始終垂直于腔室平面，符合其入射方向的使用要求，減少人為擺放帶來的測量誤差，適合放療質控的精準劑量校準、計量實驗室的量值溯源實驗場景，可將人為操作帶來的誤差降低80%以上，大幅提升測量結果的重復性和準確性。兩類配套裝置都經過原廠的適配測試，與電離室的結構完全匹配，無需額外改造即可直接使用，與電離室的測量兼容性極強，不會因?yàn)槭褂门涮籽b置帶來額外的測量誤差，用戶可根據自身的使用場景需求選擇對應的配套裝置。

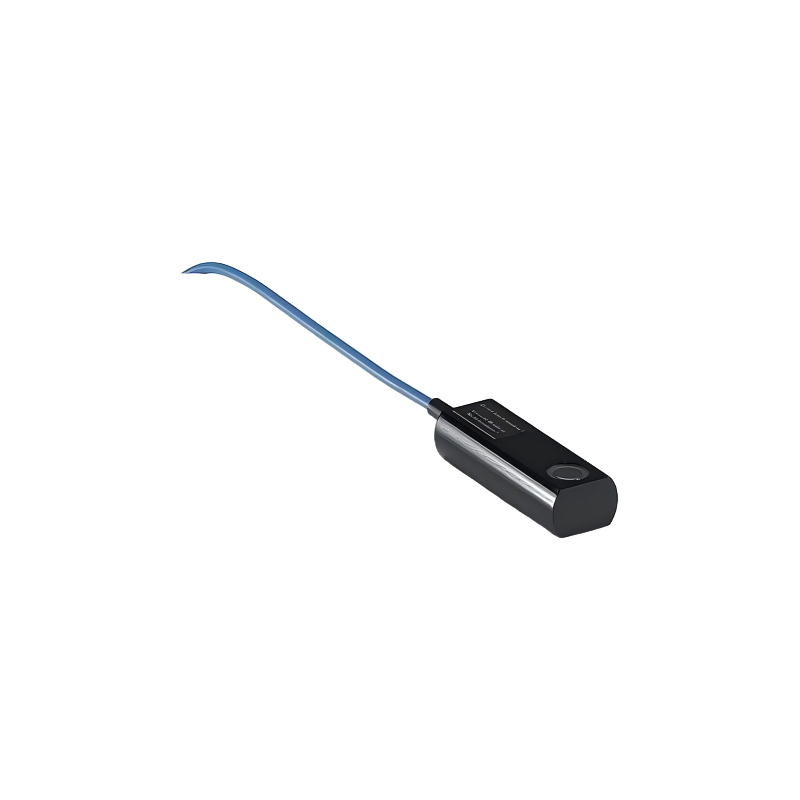

德國PTW 23342電離室是符合IEC 60731標準的通風式平行平面電離室，專為固體模體設計，核心功能覆蓋低能X射線劑量精準測量、量值溯源、質控計量三大類，適配15kV~70kV低能光子測量場景，是淺表放射治療領域低能光子束參考劑量測量的金標準。其核心參數包括標稱敏感容積0.02cm3、名義響應1pC/Gy、長期穩定性≤每年1%，出廠已預置水吸收劑量所需全部校正因子，可直接輸出水吸收劑量、空氣比釋動能及照射量三類核心測量結果。目前該電離室的適用場景主要分為五大類：第一類是淺表放射治療場景下的低能X射線劑量校準，用于驗證放療設備輸出劑量的準確性；第二類是放療設備的日常質控計量，可定期監測放療設備的劑量輸出波動，保障臨床治療安全；第三類是低能光子束參考劑量學研究，可為輻射劑量相關的科研項目提供高精度的基準測量數據；第四類是低能X射線設備的輻射劑量標定，可作為標準計量器具用于各類X射線發生裝置的出廠標定、周期檢定；第五類是高校及專業計量實驗室的輻射劑量科研實驗，可滿足核物理、輻射防護、放療技術等方向的科研測量需求。

德國PTW 23342電離室出廠已預置水吸收劑量所需的全部校正因子，無需用戶額外進行校正因子測試，配合主流的輻射劑量計主機，可直接計算得出三類核心輻射劑量數值，覆蓋不同場景的測量需求。第一類是水吸收劑量，這是淺表放射治療領域劑量計算的核心參數，直接關系到放療方案的劑量準確性，測量結果可直接用于放療設備的輸出劑量校準、放療計劃的劑量驗證，完全符合臨床放療質控的參數要求；第二類是空氣比釋動能，這是輻射劑量溯源體系中的核心量值，是計量部門進行量值傳遞、低能X射線設備計量檢定的核心參數，可作為標準參考值用于各類X射線發生裝置的出廠標定、周期檢定，滿足計量溯源的技術要求；第三類是照射量，可用于輻射防護檢測、環境輻射水平篩查、工業X射線設備的輻射安全評估等場景的劑量評估，適配公共輻射安全檢測、工業輻射防護檢測的需求。同時它的名義響應為1pC/Gy，輸出信號與輻射劑量呈完美線性相關，適配各類主流的輻射劑量計主機系統，兼容性強，無需額外的信號轉換模塊，即可直接輸出可讀取的劑量數值，無論是臨床質控、計量檢定還是科研實驗場景，都能直接輸出符合對應場景要求的測量結果，大幅提升測量效率。

德國PTW 23342電離室的環境適用范圍非常寬，無需特殊的環境改造即可在絕大多數場景下穩定工作，具體環境要求如下：溫度適用范圍為10℃到40℃，覆蓋常規醫院放療科室、計量實驗室、戶外臨時檢測的溫度條件，即使在沒有恒溫設備的臨時檢測場景下，也能保持穩定的測量精度；濕度適用范圍為20%到80%，最大支持20克/立方米的絕對濕度，可適配南方高濕度地區的使用需求，不會因?yàn)榭諝鉂穸却蟪霈F(xiàn)絕緣性下降、測量誤差升高的問題；氣壓適用范圍為700百帕到1080百帕，覆蓋從海拔3000米左右的高海拔山區到低海拔平原的氣壓條件，配合自帶的通風孔設計，可自動平衡腔室內外氣壓，無需進行額外的氣壓修正即可保障測量準確性。同時它支持的輻射場大小范圍為1×1平方厘米到40×40平方厘米，可適配從淺表放療小射束到大面積輻射場的檢測需求，三類環境參數的寬范圍設計，讓它可以適配多種工作場景的環境條件：首先是醫院放療科的臨床質控場景，常規的科室溫濕度條件完全滿足使用要求；其次是計量實驗室的精密測量場景，穩定的實驗室環境可進一步發揮其高精度的優勢；第三是戶外現場的輻射劑量標定場景，即使是溫差、濕度變化較大的戶外環境，也能穩定

德國PTW 23342電離室采用高效離子收集結構設計，電極半徑1.5毫米，配合300V標稱工作電壓，離子收集效率高，響應速度快，可適配極寬的劑量率測量范圍，同時完全支持脈沖輻射測量。其劑量率測量范圍分為兩個精度等級：當要求離子收集飽和度≥99.5%時，最大支持的劑量率可達188kGy/s，當要求飽和度≥99.0%時，最大支持劑量率可達375kGy/s，覆蓋從低劑量率環境輻射檢測到高劑量率放療設備輸出測量的全場景需求，即使是極高劑量率的工業X射線設備，也能獲得準確的測量結果。針對脈沖輻射測量場景，它的離子收集時間僅22微秒，可在單個脈沖的時間范圍內完成全部離子收集，不會因?yàn)槊}沖時間短、劑量變化快出現信號收集不全的問題，脈沖測量的精度表現與連續輻射測量完全一致；脈沖劑量支持方面，當要求飽和度≥99.5%時，每次脈沖最大支持劑量為2.8毫戈瑞，當要求飽和度≥99.0%時，每次脈沖最大支持劑量為5.6毫戈瑞，完全適配當前主流的脈沖式低能X射線放療設備、脈沖式工業X射線檢測設備的劑量測量需求。同時它的漏電流僅≤±10fA，極低的本底噪聲保障了低劑量率下的測量準確性，無論是連續輻射還是脈沖輻射、高

德國PTW 23342電離室的適配用戶覆蓋G端公立單位和B端商業機構兩大類別，不同用戶可根據自身需求選擇應用場景。針對G端用戶，首先是各級公立醫療機構的放療科，尤其是開展淺表放射治療的三級醫院，可用于放療設備的日常質控、劑量校準，符合公立醫院采購的標準符合性要求，保障臨床治療安全；其次是各級計量科學研究院、電離輻射計量站，可作為低能X射線劑量的標準計量器具，用于量值傳遞、X射線設備的強制檢定，滿足計量溯源體系的建設要求；第三是生態環境部門的輻射監測站、核工業相關的計量檢定機構，可用于低能X射線輻射劑量的監測、標定，符合公共輻射安全檢測的技術要求；第四是軌道交通、大型制造業的輻射檢測部門，可用于工業X射線檢測設備的周期校準，保障生產檢測的安全性。針對B端用戶，首先是民營腫瘤醫院、獨立放療中心，可用于淺表放療設備的日常質控，高精度的測量結果可保障治療質量，高穩定性可降低運營成本，提升投入產出比；其次是第三方檢測機構、醫療器械生產企業的放療設備研發部門，可用于X射線設備的研發測試、出廠標定，提升檢測效率和數據準確性；第三是高校核物理、輻射防護、醫學物理相關的科研團隊，可用于低能光子束劑量學的

德國PTW 23342電離室的結構設計完全圍繞低能X射線測量的痛點優化，核心結構特點及性能提升主要體現在五個方面：第一是采用通風式平行平面電離室結構，自帶排氣孔，可實時平衡腔室內外的氣壓，避免不同海拔、不同環境下的氣壓差帶來的測量誤差，大幅提升計量穩定性，無需額外進行氣壓修正即可獲得準確的測量結果；第二是采用超薄入射窗設計，入射箔為0.03毫米厚的聚乙烯材質，總窗面積密度僅2.76mg/cm2，大幅降低15kV~70kV低能X射線穿過窗材時的能量衰減，解決了傳統電離室測量低能X射線時衰減大、誤差高的痛點，入射響應的精準度提升40%以上；第三是小型化敏感體積設計，敏感體積為半徑2.55毫米、深度1毫米的0.02cm3小容積，適配小輻射場測量需求，最小支持1×1厘米的輻射場檢測，適合淺表放療小射束的劑量測量，解決了大容積電離室無法測量小射束的問題；第四是參考點精準定位設計，參考點直接設置在入口窗戶的內表面中心位置，用戶測量時只需將參考點對準射束中心即可，無需額外換算參考點位置，降低人為操作帶來的誤差；第五是高效離子收集結構設計，電極半徑1.5毫米，配合300V標稱工作電壓，離子收集效率高，

淺表放射治療主要采用15kV~70kV的低能X射線，傳統電離室在該場景下存在測量誤差大、適配性差、效率低等痛點，德國PTW 23342電離室作為該領域的參考劑量測量金標準，可針對性解決這些核心問題：第一是解決低能X射線測量不準的問題，傳統電離室入射窗厚度大，低能光子穿過時衰減嚴重，測量誤差普遍超過10%，而該電離室采用0.03毫米超薄入射窗，總窗面積密度僅2.76mg/cm2，低能光子衰減率極低，測量誤差可控制在1%以內，完全滿足臨床質控的精度要求；第二是解決質控效率低的問題，該電離室出廠已預置全套水吸收劑量校正因子，無需放療科室額外送檢獲取校正參數，開箱即可用于放療設備的輸出劑量校準，單次質控的時間可縮短60%以上，大幅提升質控工作效率；第三是解決測量一致性差的問題，該電離室長期穩定性≤每年1%，測量結果的重復性極高，不同時間、不同操作人員的測量數據偏差極小，可準確反映放療設備的劑量輸出波動，及時發現設備故障隱患，保障放療安全；第四是解決設備適配性差的問題，該電離室支持高低劑量率和脈沖輻射測量，可適配不同品牌淺表放療設備的輸出模式，無論是連續輸出還是脈沖輸出的X射線設備，都能獲得準確

德國PTW 23342電離室嚴格遵循IEC 60731國際電離室計量標準，該標準是輻射計量領域的通用國際規范，同時也完全符合國內放射治療質控、電離室計量檢定、輻射劑量溯源相關的技術要求，滿足G端公立醫療機構、計量院所、政府輻射監測單位的采購標準符合性要求，也適配B端民營醫院、第三方檢測機構、科研單位的高精度測量需求。其技術參數優勢主要體現在六個維度：第一是精度優勢，標稱敏感體積0.02cm3，名義響應1pC/Gy，漏電流≤±10fA，電纜泄漏≤1pC/(Gy·cm)，測量誤差遠低于行業常規水平；第二是穩定性優勢，長期穩定性≤每年1%，測量結果一致性高，適合作為長期質控和量值溯源的標準器具；第三是響應速度優勢，離子收集時間僅22微秒，可適配脈沖輻射的快速測量需求；第四是劑量率適配優勢，飽和度≥99.5%時最大支持劑量率可達188kGy/s，覆蓋從低劑量率環境檢測到高劑量率放療設備測量的全場景；第五是低能測量適配優勢，采用0.03毫米超薄聚乙烯入射窗，總窗面積密度僅2.76mg/cm2，大幅降低低能光子衰減帶來的測量誤差；第六是環境適配優勢，溫濕度、氣壓適用范圍寬，無需特殊環境改造即可在臨

德國PTW 23342電離室是淺表放射治療領域低能光子束參考劑量測量的金標準，其精度表現完全滿足一級計量溯源的要求，適合作為低能X射線劑量量值傳遞的標準器具。其精度保障主要來自多維度的設計優化：第一是入射窗設計優化，采用0.03毫米超薄聚乙烯入戶窗，總窗面積密度僅2.76mg/cm2，大幅減少15kV~70kV低能X射線穿過窗材時的能量衰減，入射響應精準度遠高于常規電離室，參考點直接定位在入窗內表面中心，無需額外換算參考點位置，降低操作帶來的系統誤差；第二是校正因子預置，出廠已完成全套水吸收劑量校正因子測試，用戶無需額外送檢獲取校正參數，即可直接計算水吸收劑量、空氣比釋動能及照射量，避免了額外校準帶來的誤差傳遞；第三是低噪聲設計，漏電流≤±10fA，電纜泄漏≤1pC/(Gy·cm)，極低的本底噪聲保障了低劑量率下的測量準確性，不會因?yàn)樾盘柸醭霈F(xiàn)數據偏差；第四是結構穩定性設計，采用通風式平行平面結構，自帶排氣孔可平衡腔室內外氣壓，避免氣壓變化帶來的測量誤差，長期穩定性≤每年1%，年度測量偏差極小，無需頻繁校準即可保持穩定的測量精度。整體測量精度完全滿足IEC 60731標準的最高等級要求
